Inicio // Prodotti // Convogliatori verticali // Prorunner mk5

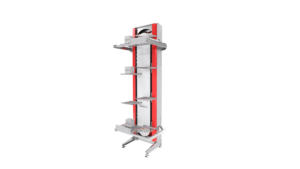

Prorunner mk5

Trasportatore verticale continuo (CVC)

Il Prorunner mk5 è un trasportatore verticale continuo (sollevatore di prodotti) con un prezzo incredibilmente basso, simile a quello di un trasportatore discontinuo. Il modello modulare Prorunner mk5 offre una […]

Richiedi preventivo

Descrizione
Specificazioni
Configurazioni
Download

Il Prorunner mk5 è un trasportatore verticale continuo (sollevatore di prodotti) con un prezzo incredibilmente basso, simile a quello di un trasportatore discontinuo. Il modello modulare Prorunner mk5 offre una capacità massima di 2.000 prodotti all'ora ed è particolarmente versatile.

Questo trasportatore verticale continuo a basso consumo energetico può essere utilizzato per trasportare in modo rapido e senza sforzo una vasta gamma di prodotti, inclusi scatole, custodie, vassoi o sacchetti, ad altezze variabili. Il prodotto viene sempre trasportato in posizione verticale per evitare deformazioni.

Trasportatore verticale continuo prorunner

Trasportatore verticale continuo - Soluzione versatile

E non solo, il sistema di sollevamento può essere utilizzato per flussi di prodotti sia ascendenti che discendenti ed è adatto anche per l'utilizzo come classificatore verticale.

Vantaggi del Prorunner mk5:

  • Alimentazione in linea e incrociata
  • Nessun movimento di avvio/arresto
  • Facile accesso al trasportatore di prodotti
  • Possibilità di ingresso e uscita a diversi livelli
  • Il numero di trasportatori garantisce la capacità (non la velocità)
  • Può essere utilizzato come classificatore verticale
  • Nessuna transizione critica dei prodotti
  • Il sistema di azionamento è protetto all'interno della colonna
  • Possibili configurazioni di sollevamento a forma di C o Z
  • Può essere utilizzato come trasferimento incrociato
  • Consente l'ingresso di prodotti da lati e fronte
  • Il trasportatore rimane sempre orizzontale
  • Basso livello di rumore

Ispirati!

Ispirati dando un'occhiata alla nostra pagina di ispirazione. Qui puoi scoprire molte forme creative in cui i nostri prodotti possono aiutare a migliorare i processi di manipolazione dei materiali per molte diverse industrie.

Il Prorunner mk5 è un montacarichi continuo completamente modulare che può essere facilmente assemblato in quasi tutte le configurazioni. Il sistema incorpora solo componenti che offrono alta affidabilità e durata estremamente lunga. La manutenzione è limitata al minimo assoluto.

Le specifiche del modello standard Prorunner mk5 sono le seguenti:

  • Min. altezza dell'ingresso/uscita: 676 mm
  • Max. altezza dell'ingresso/uscita: 19,200 mm
  • Max altezza della colonna: 20,000 mm
  • Max. peso del prodotto: max. 50 kg per trasportatore del prodotto
  • Min. dimensioni del prodotto: 225 mm x W x 50 mm
  • Max. dimensioni del prodotto: 600 mm x 610 mm x H
  • Sistema di guida: SEW 0,37 kW
  • Max. capacità: 1 trasportatore per 200 prodotti all'ora
  • Configurazione: B3 o C2 per trasporto ascendente, 6G o 7F per trasporto discendente
  • Recinzione di sicurezza Securyfence H=2120 mm
  • Pitch trasportatore prodotto 75 mm
  • Nastro di alimentazione a gravità a rulli
  • Nastro di uscita a gravità a rulli

Transportador vertical Configuración de entrada-salida

Il Prorunner mk5 può essere facilmente integrato in quasi qualsiasi sistema già esistente. Quando si configura il sistema, è sufficiente seguire le istruzioni passo a passo, ideate per rendere più facile la navigazione fra le varie opzioni. È possibile utilizzare l'illustrazione a lato come guida per scegliere le opzioni di alimentazione di entrata e di uscita. È anche possibile selezionare il tipo di sistema di guida: a motore (M) o a gravità (G). Tutto qua! È quindi possibile trovare la corretta immagine 3D nella tabella sottostante.

Ad esempio, se si desidera elevare i prodotti, con alimentazione anteriore e uscita laterale, scegliere la combinazione B4 o C1. Se si desidera far discendere i prodotti, con alimentazione e uscita entrambe laterali, scegliere la combinazione 8E o 5H.

Elevare

Config Elevare

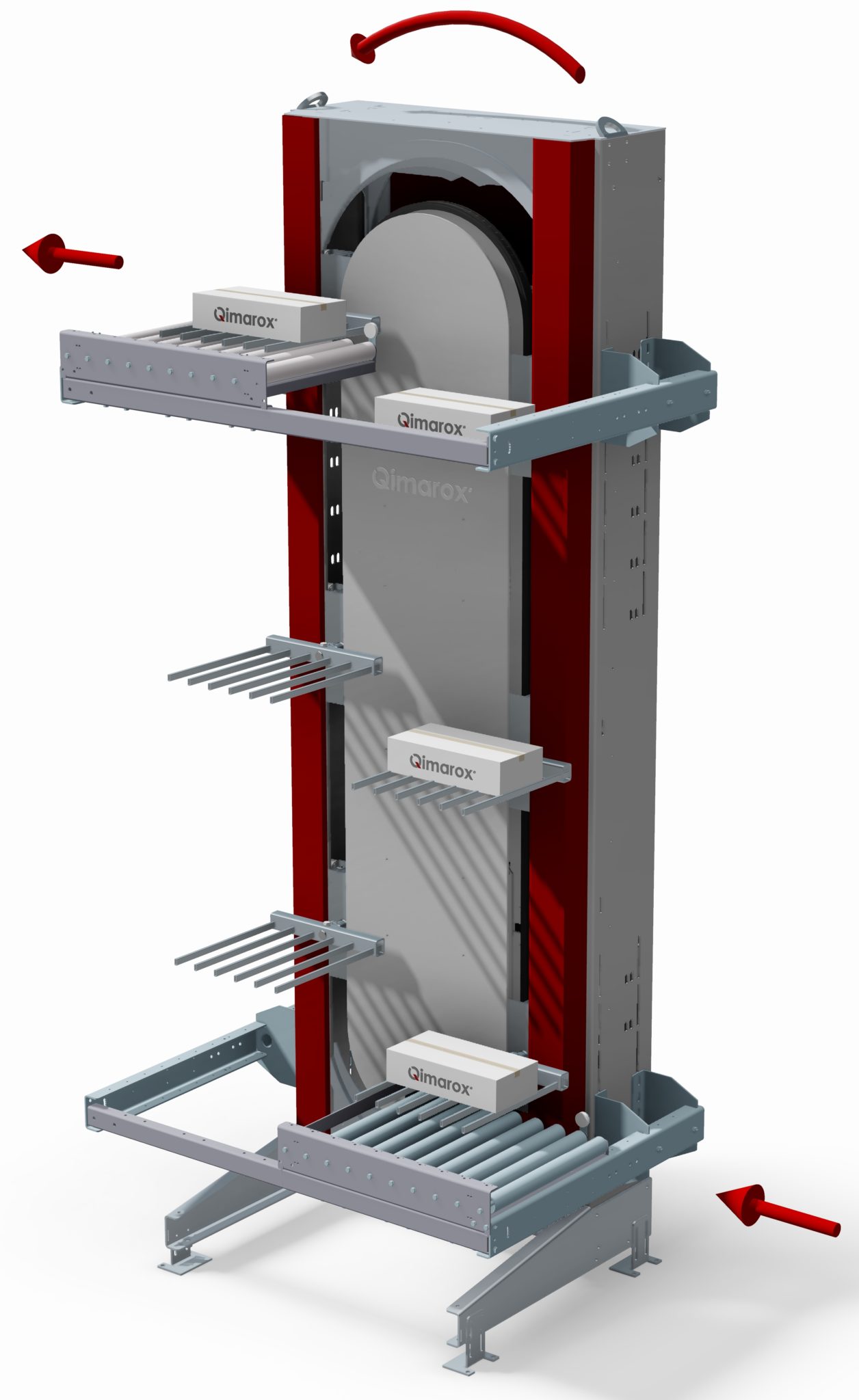

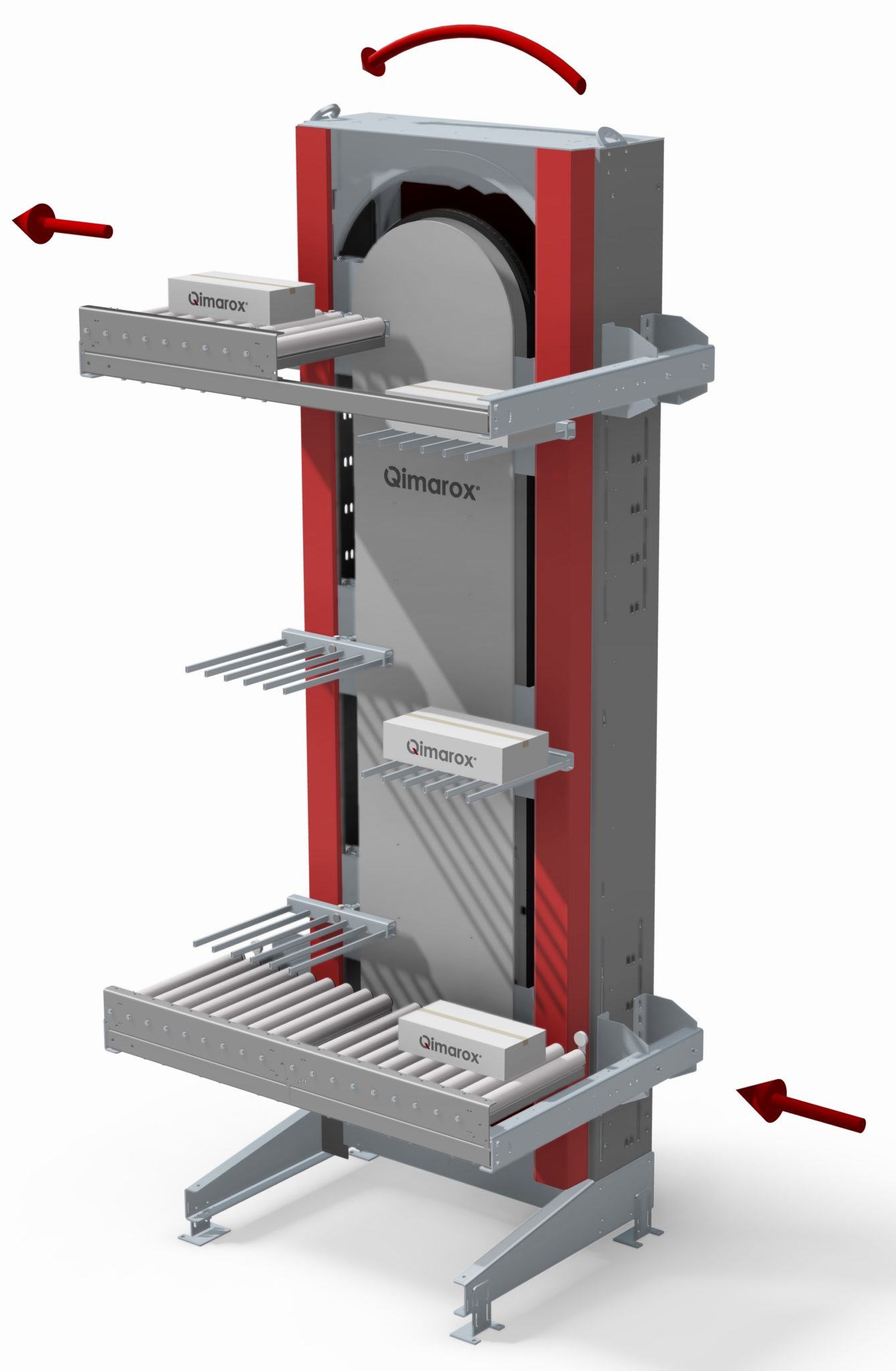

D1_MM bypass

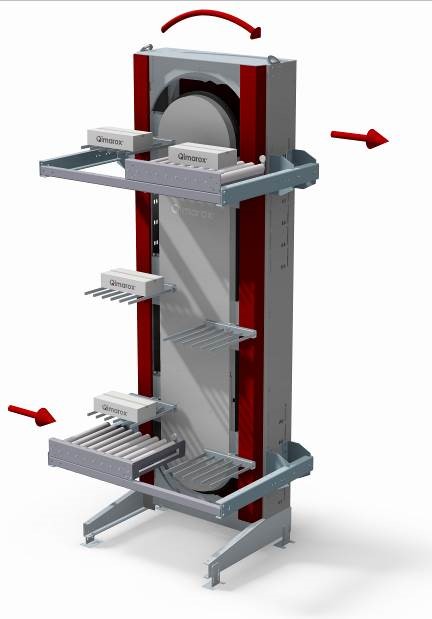

A4.MM incl by-pass

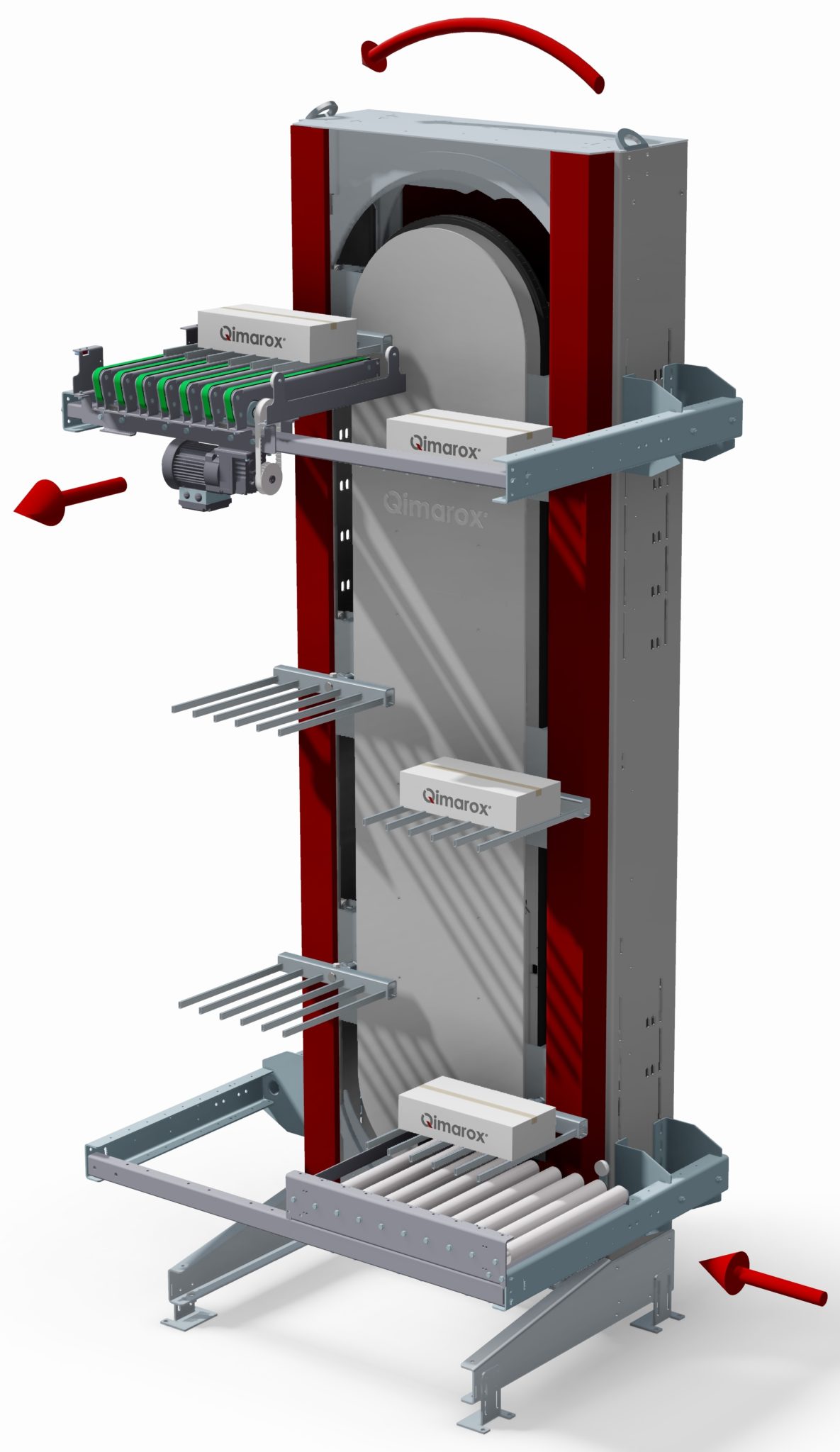

D2_MM

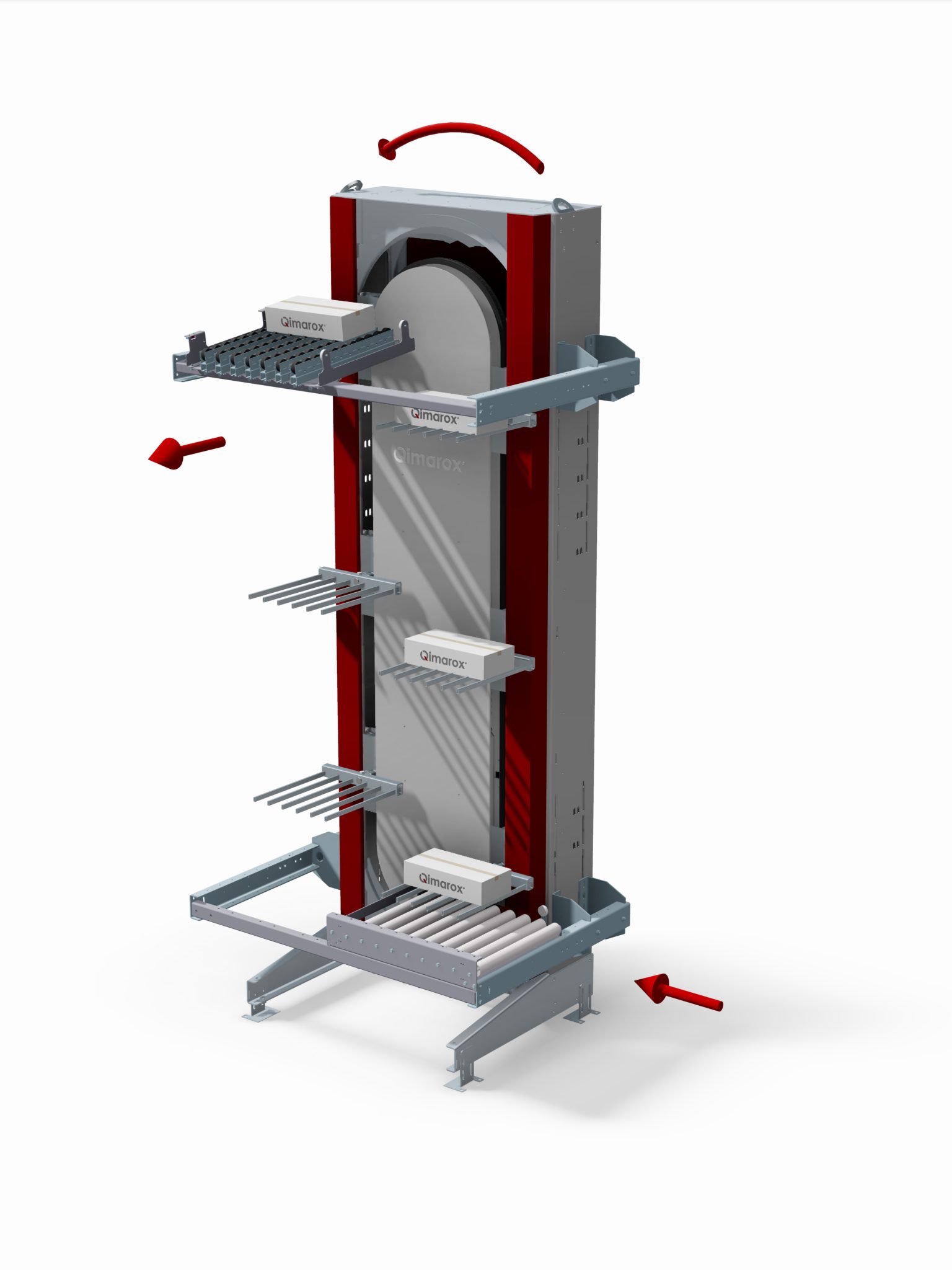

D2_MG

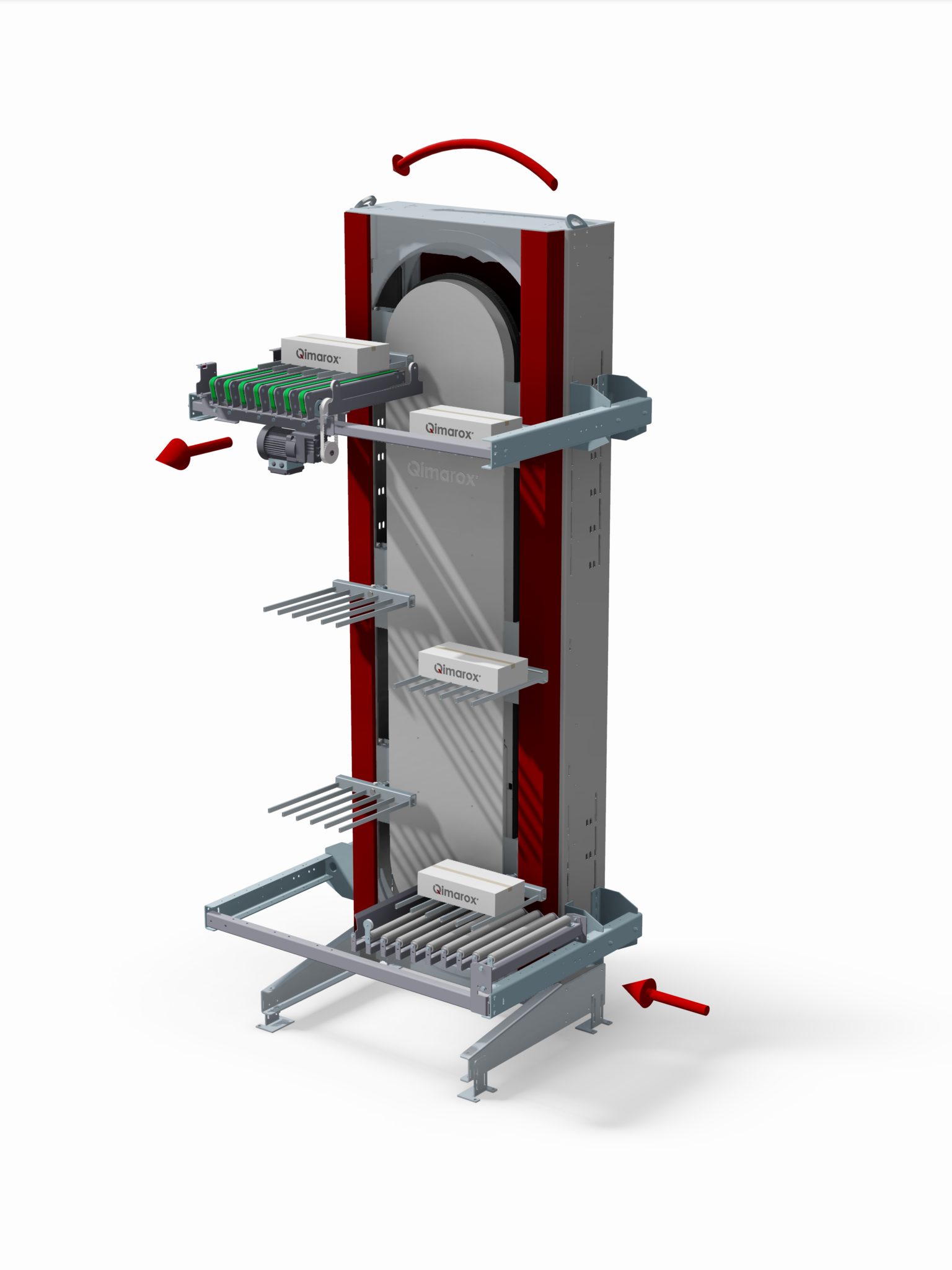

D2_GM

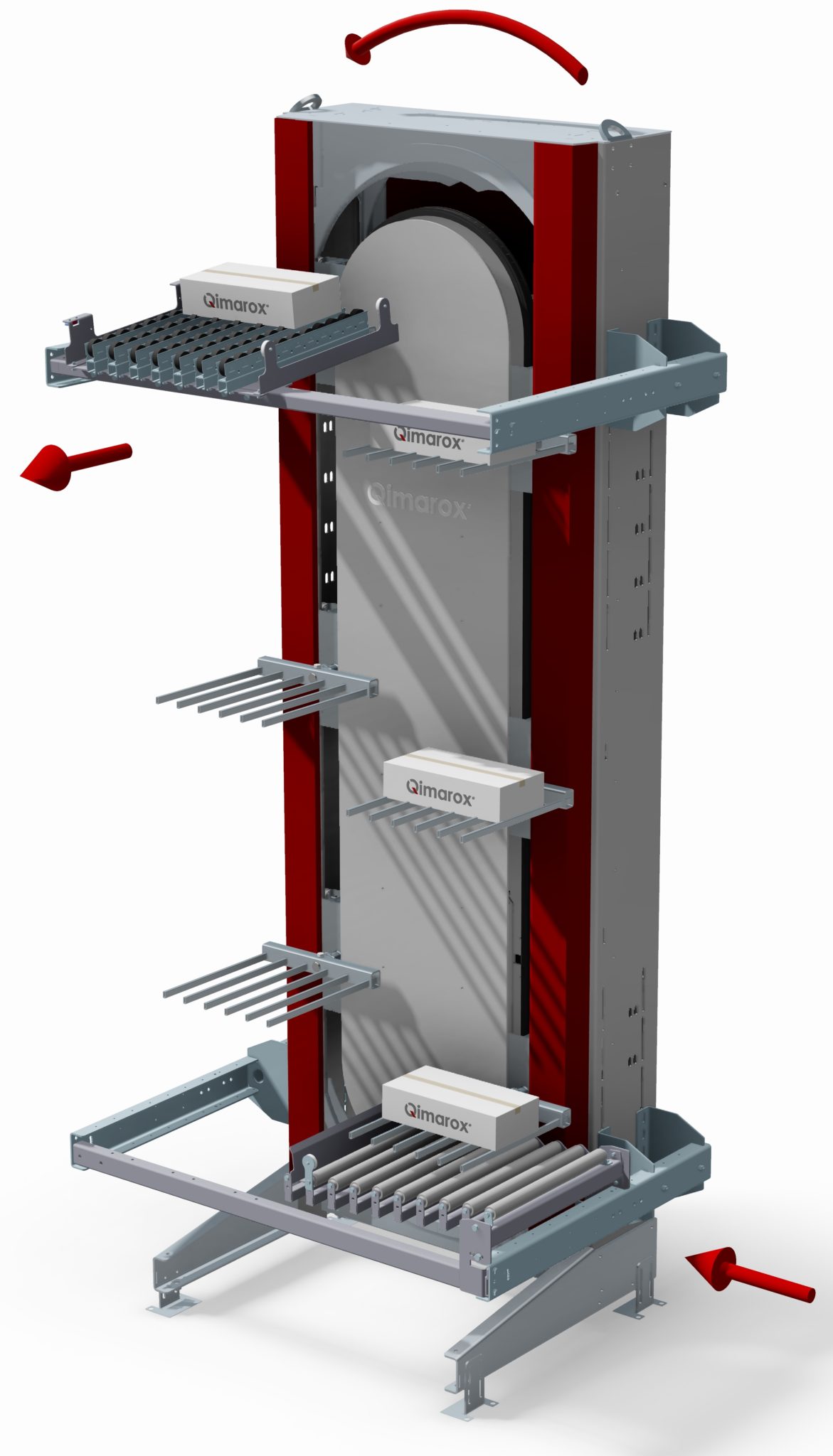

D2_GG

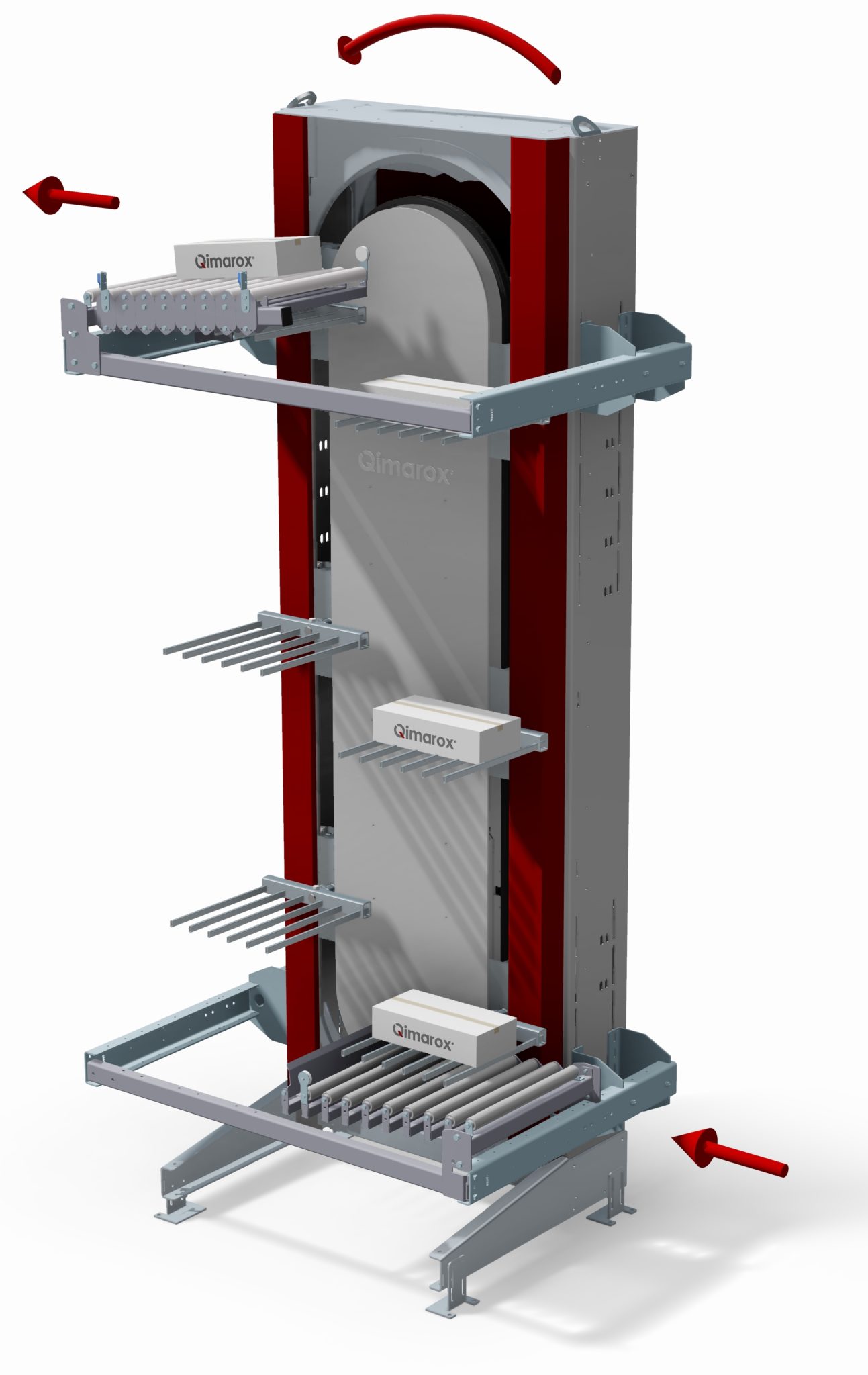

D1_MM

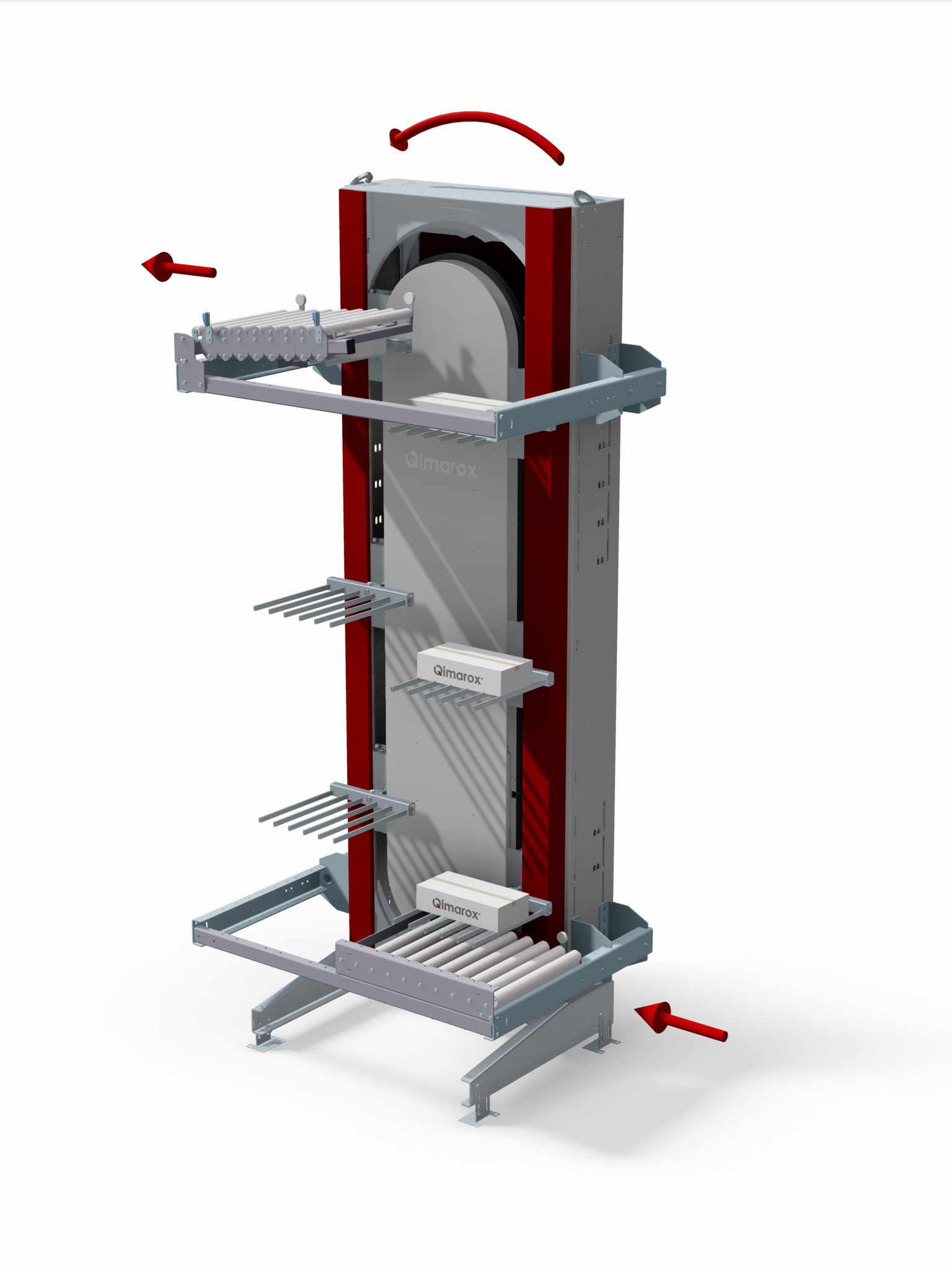

D1_MG

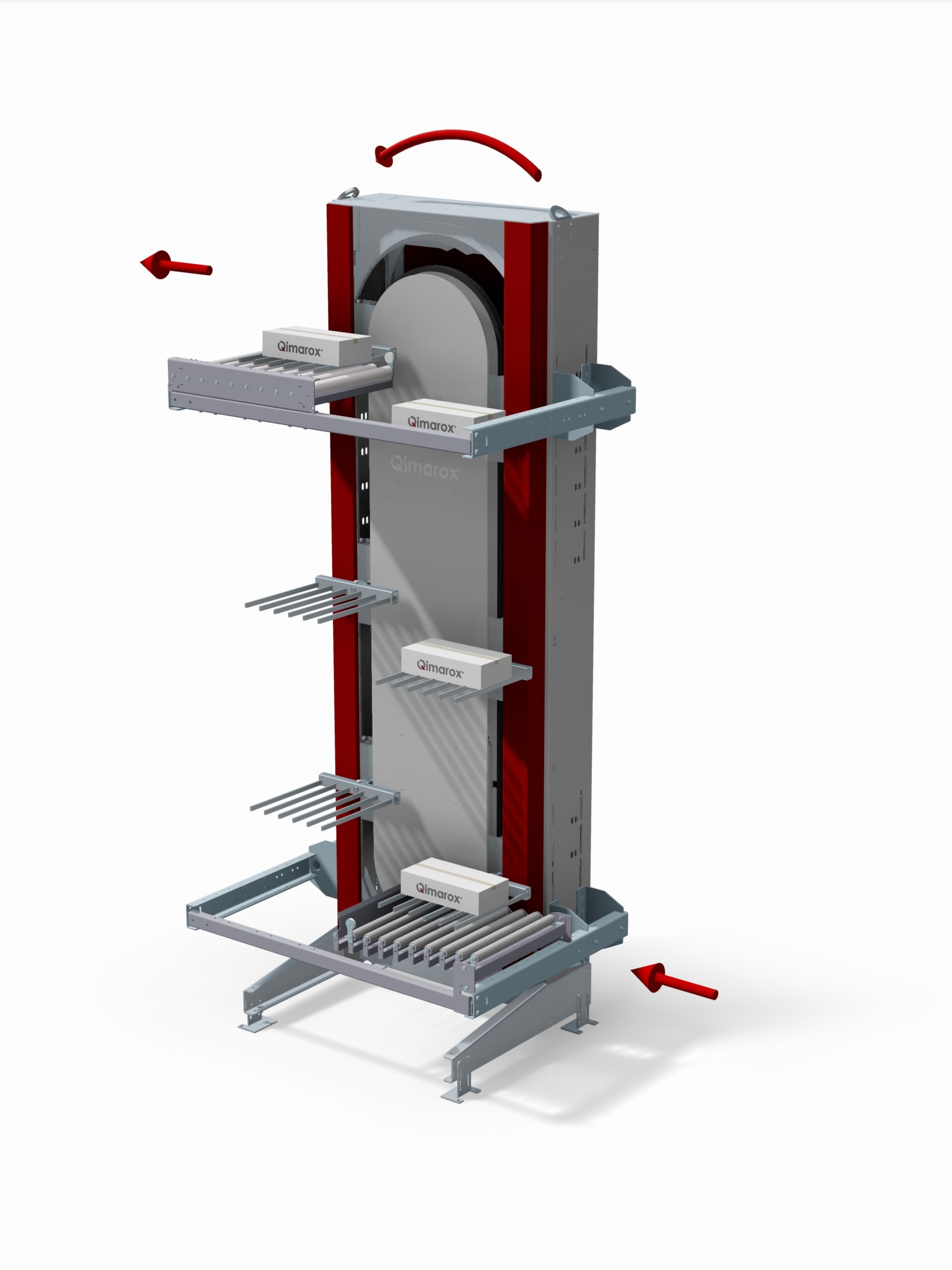

D1_GM
D1_GG

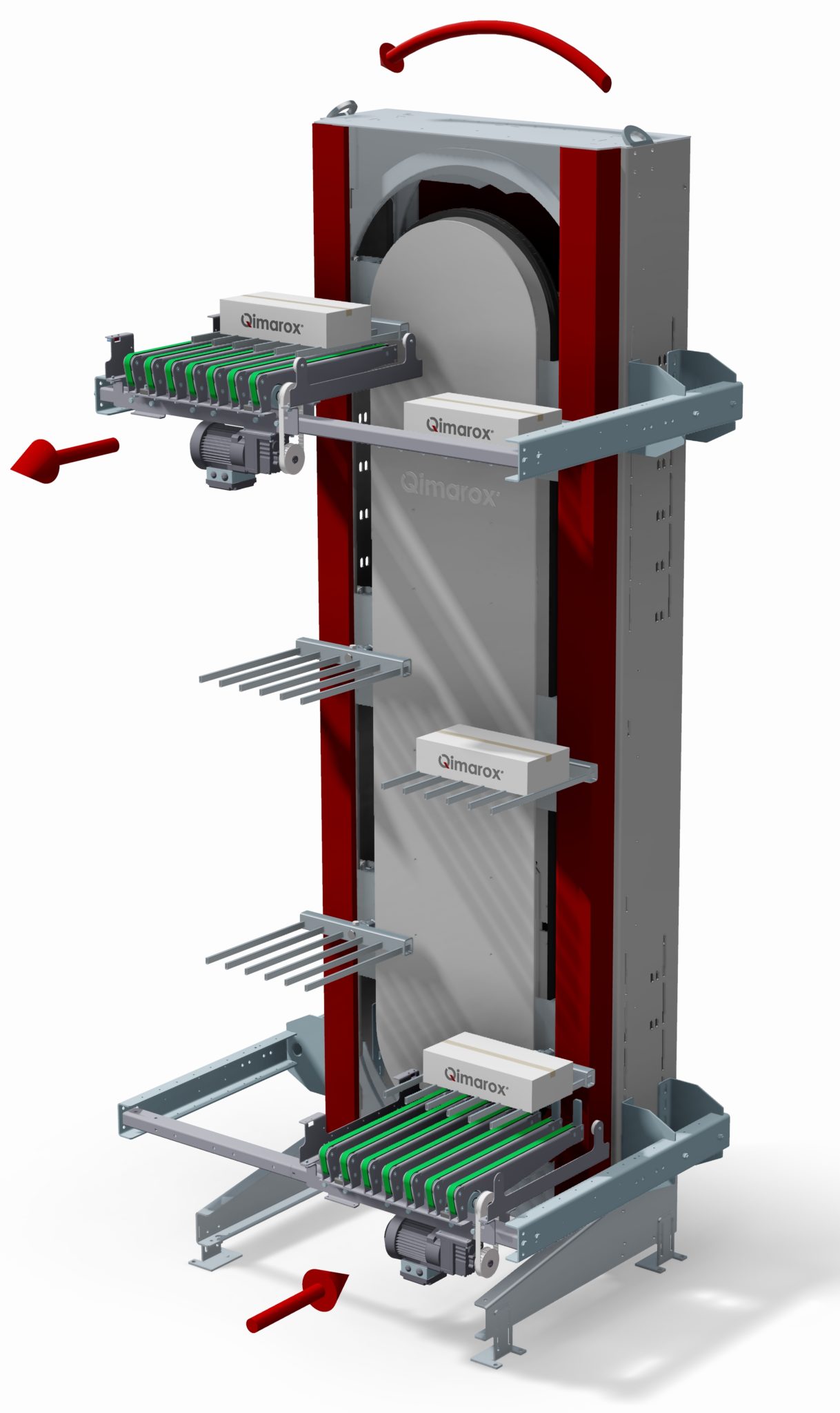

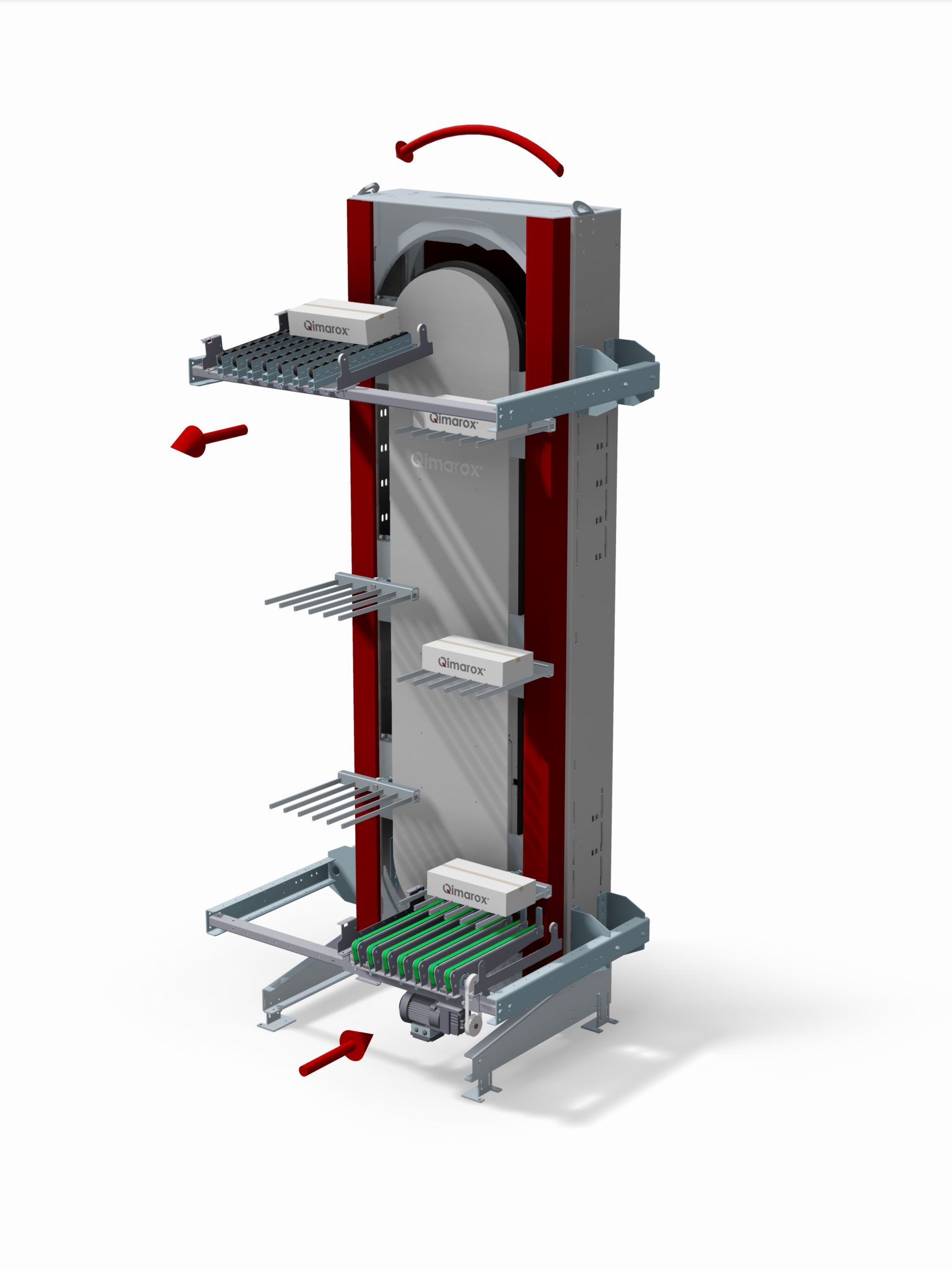

C2_MM
C2_MG

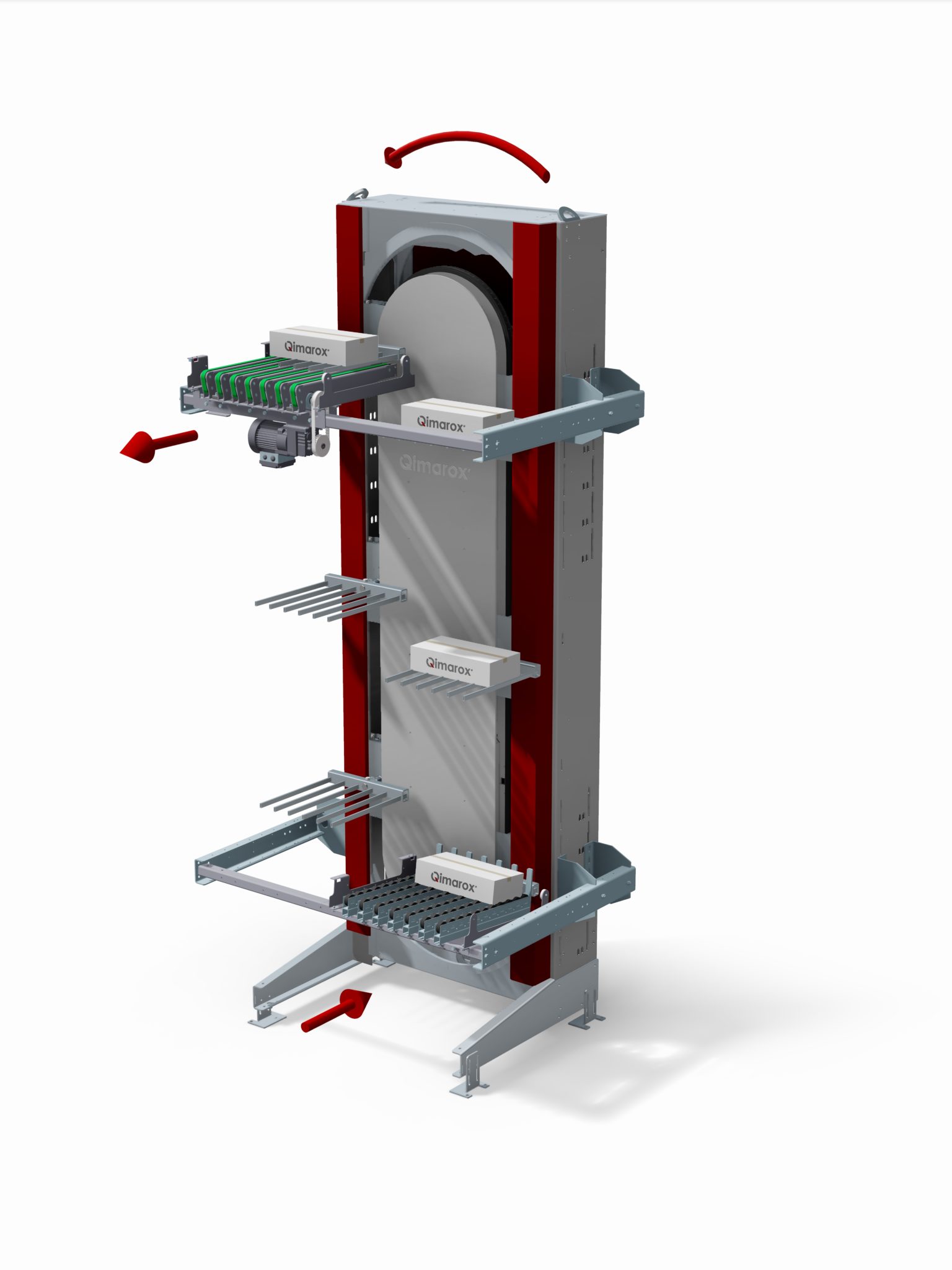

C2_GM

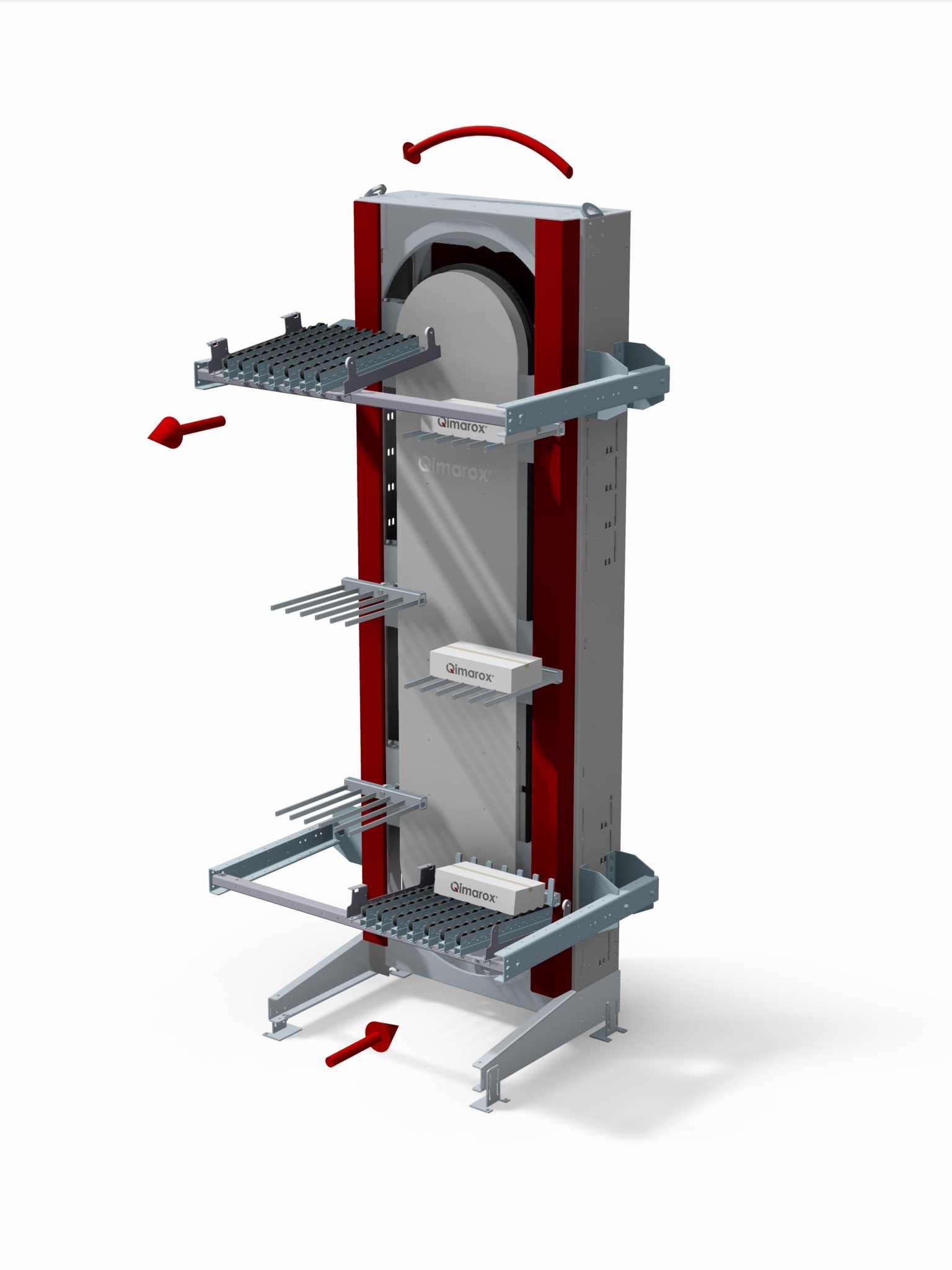

C2_GG

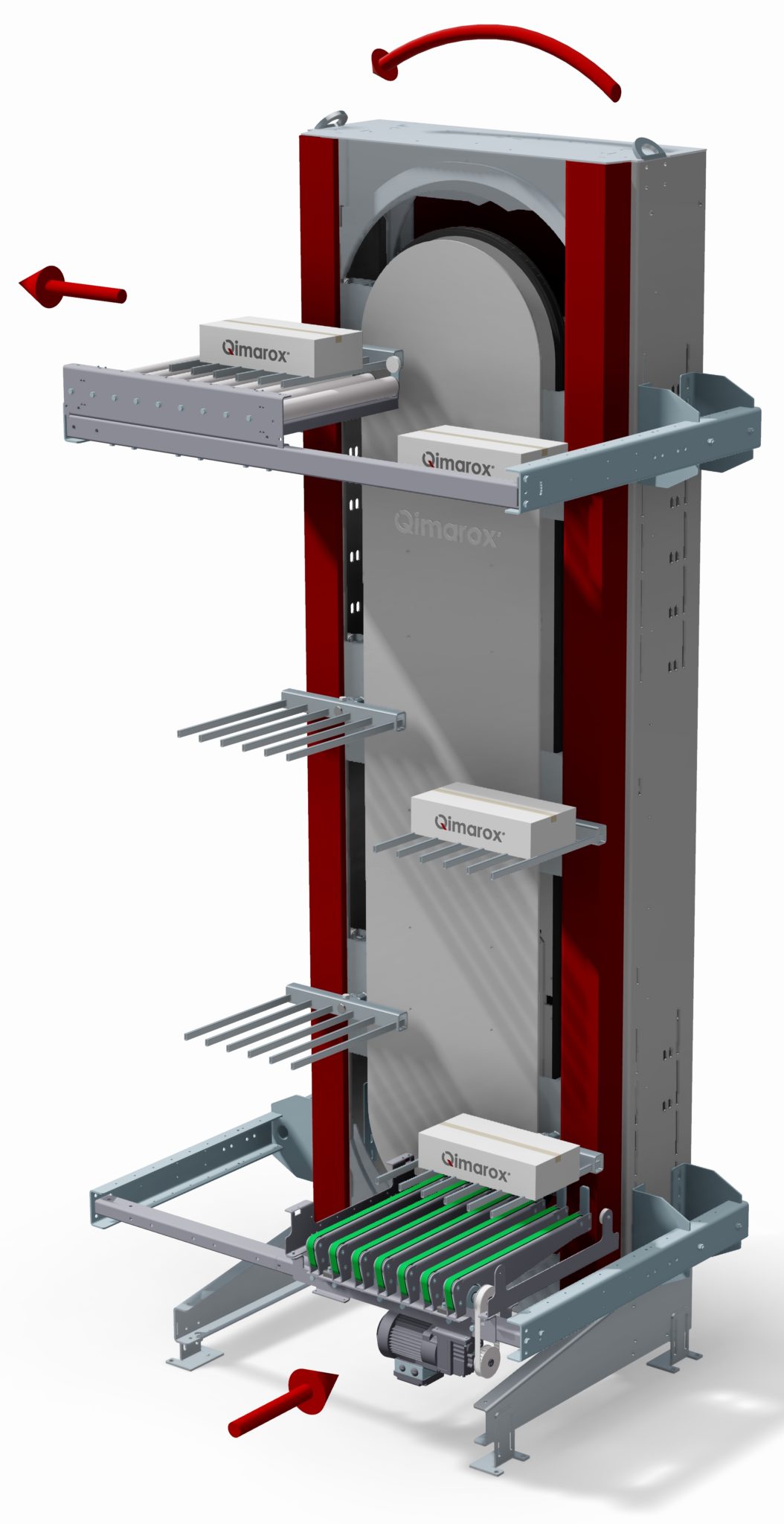

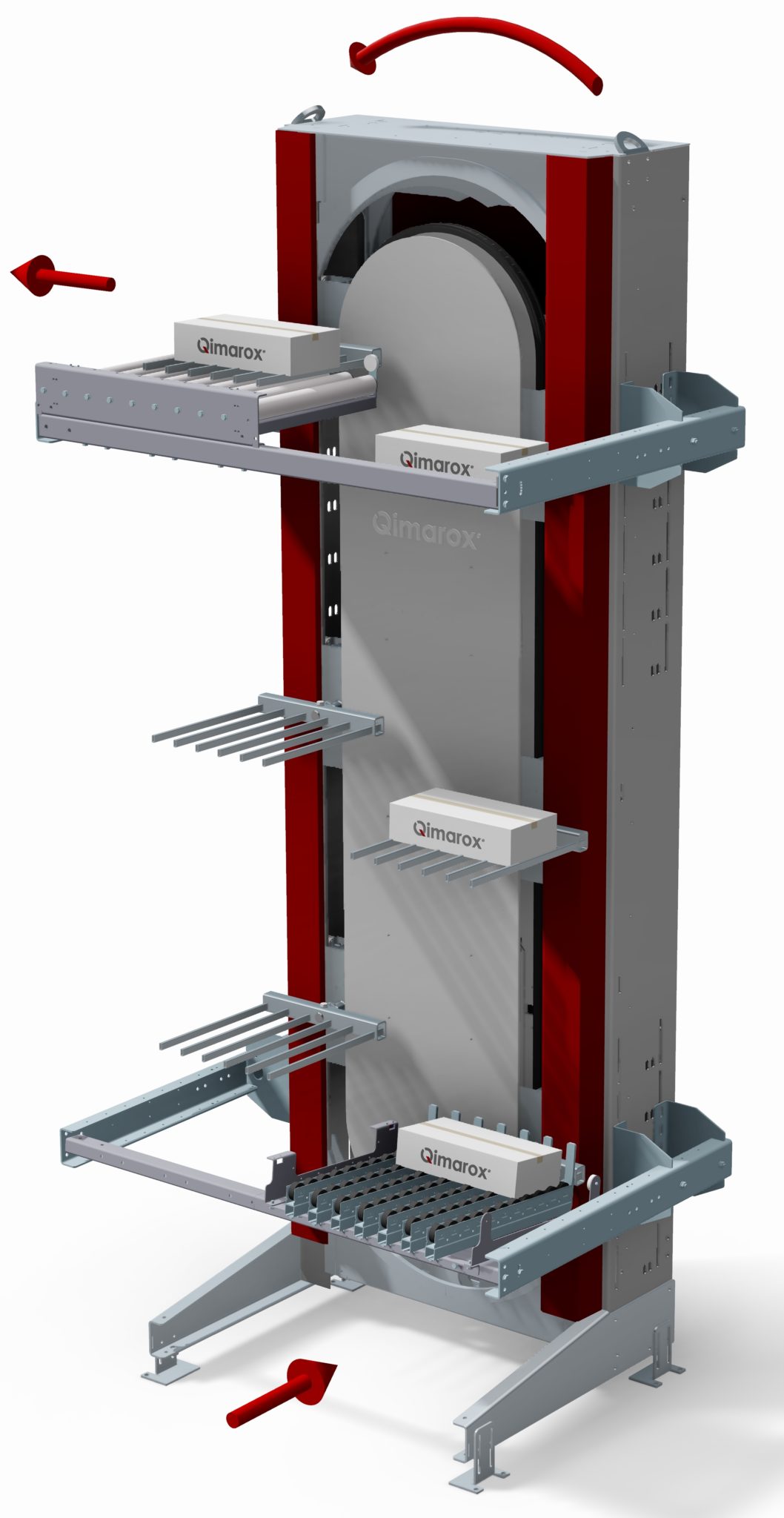

C1_MM

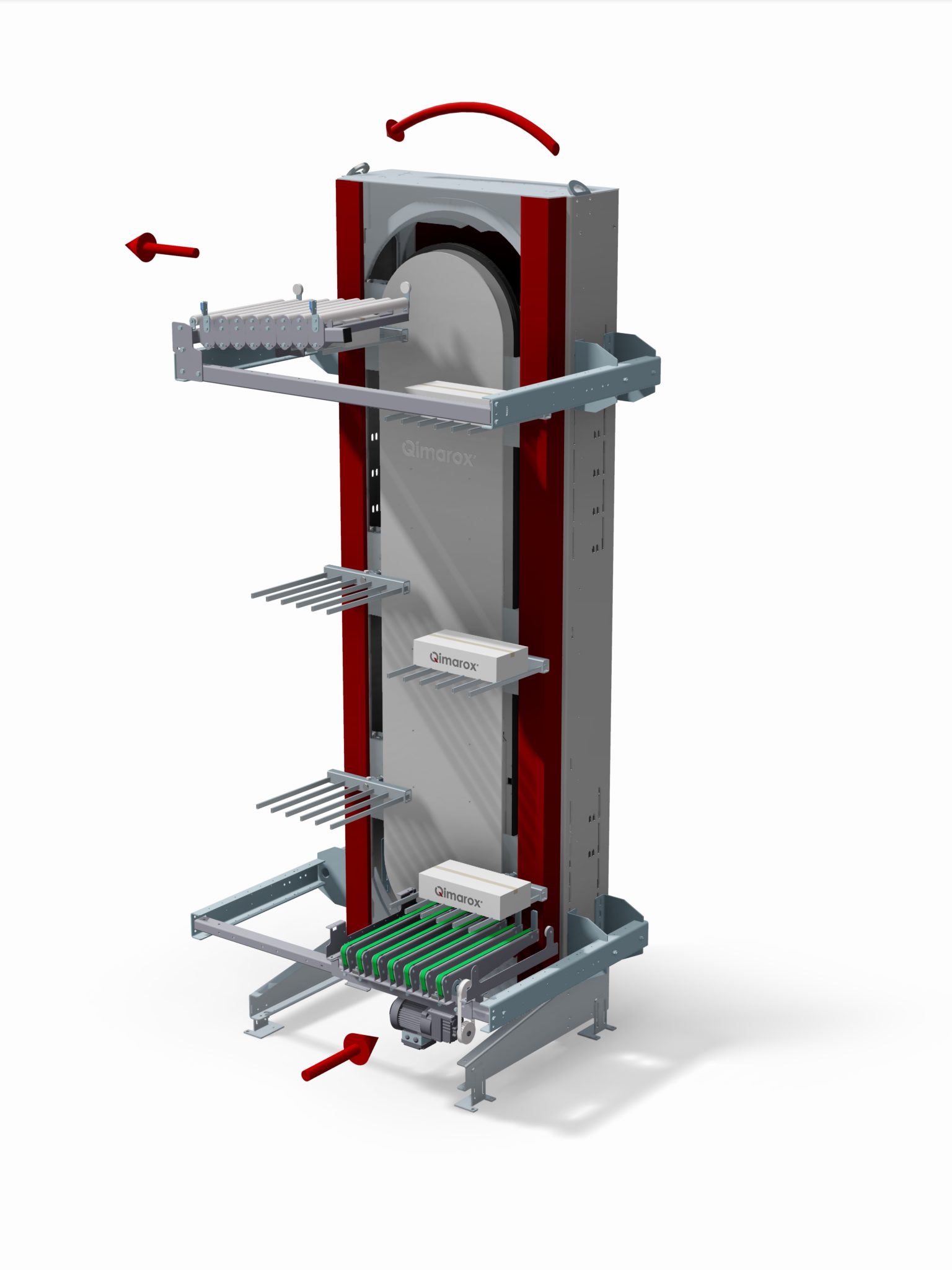

C1_MG
C1_GM

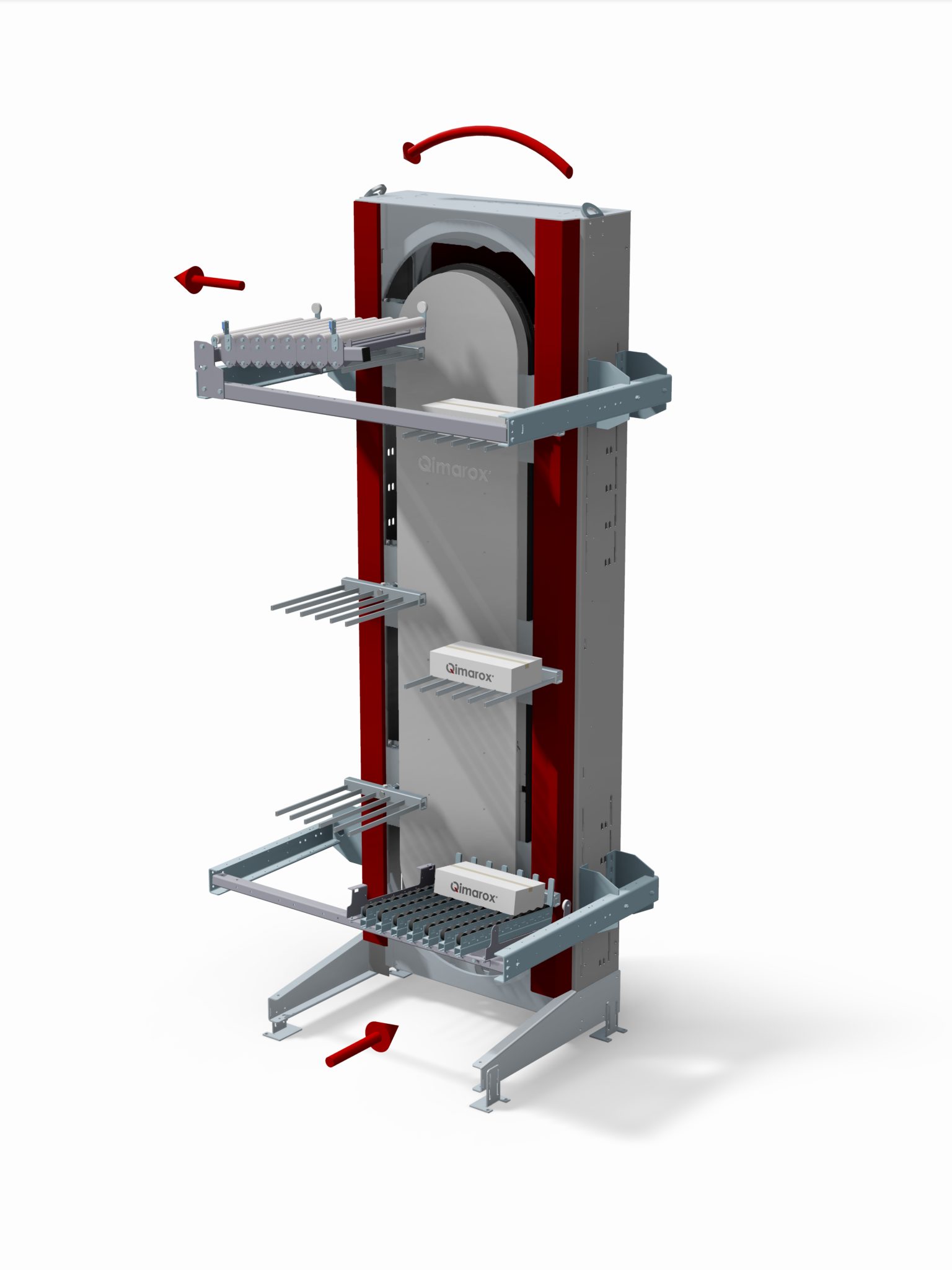

C1_GG

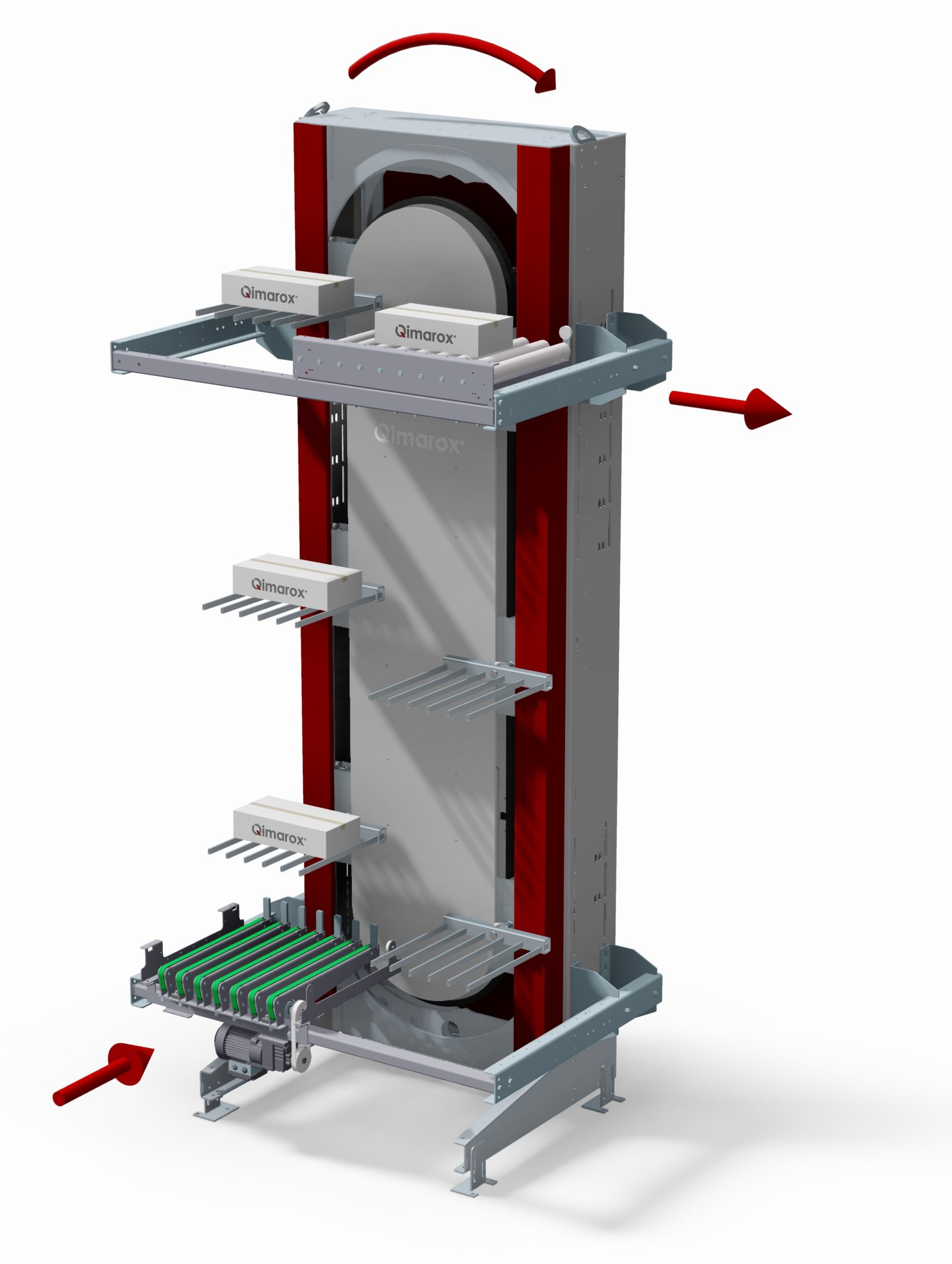

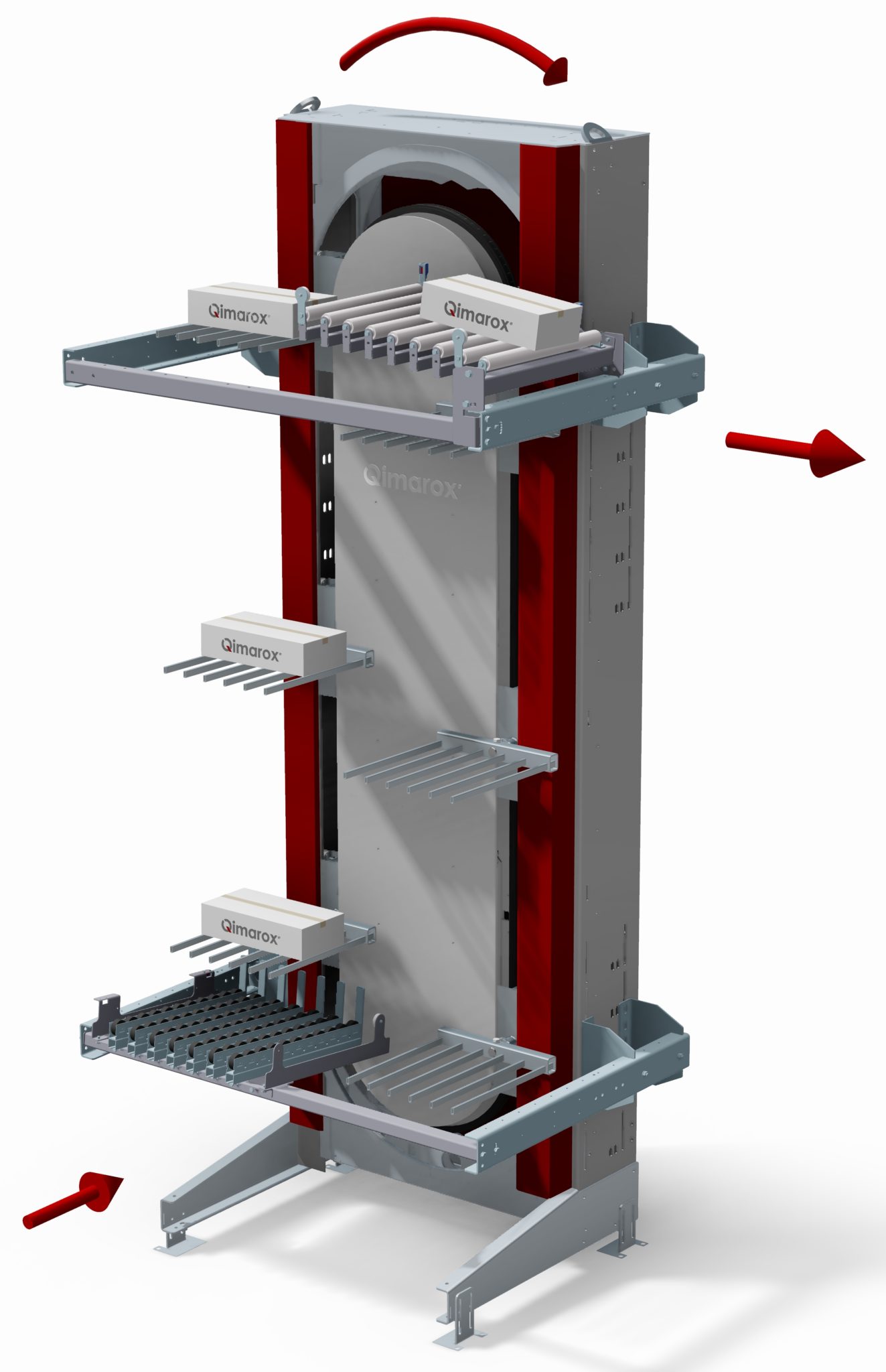

B4_MM

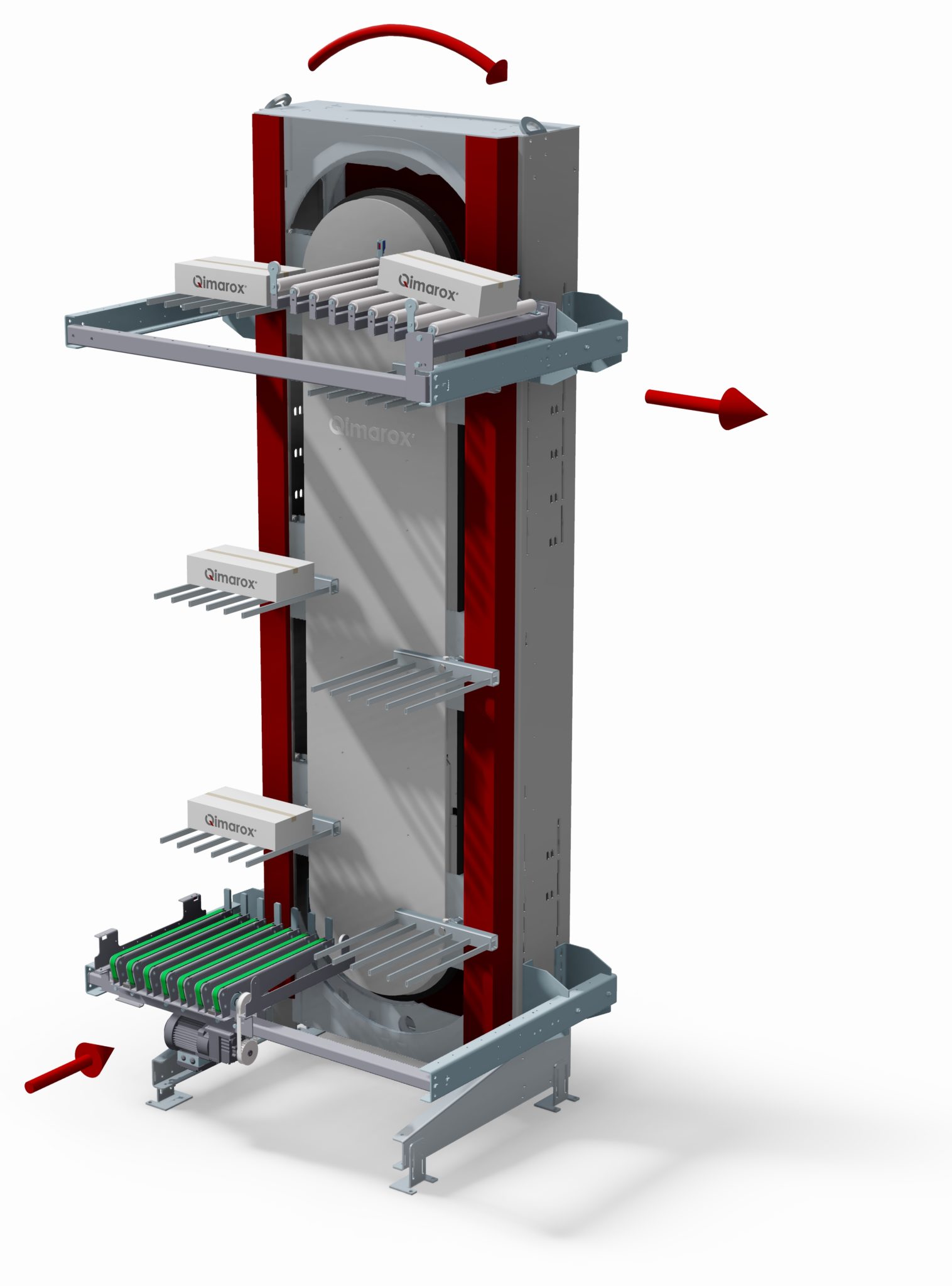

B4_MG

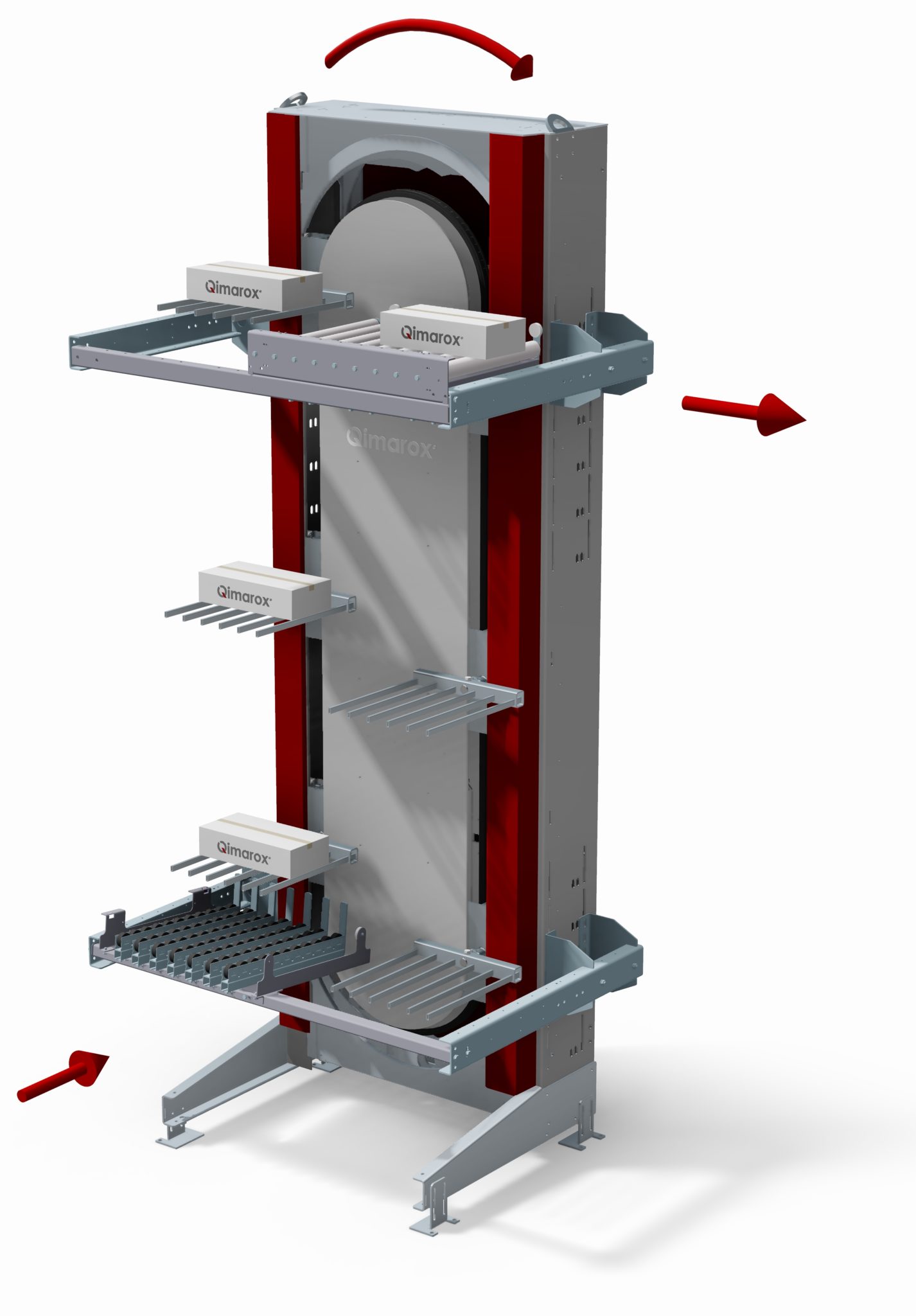

B4_GM
B4_GG

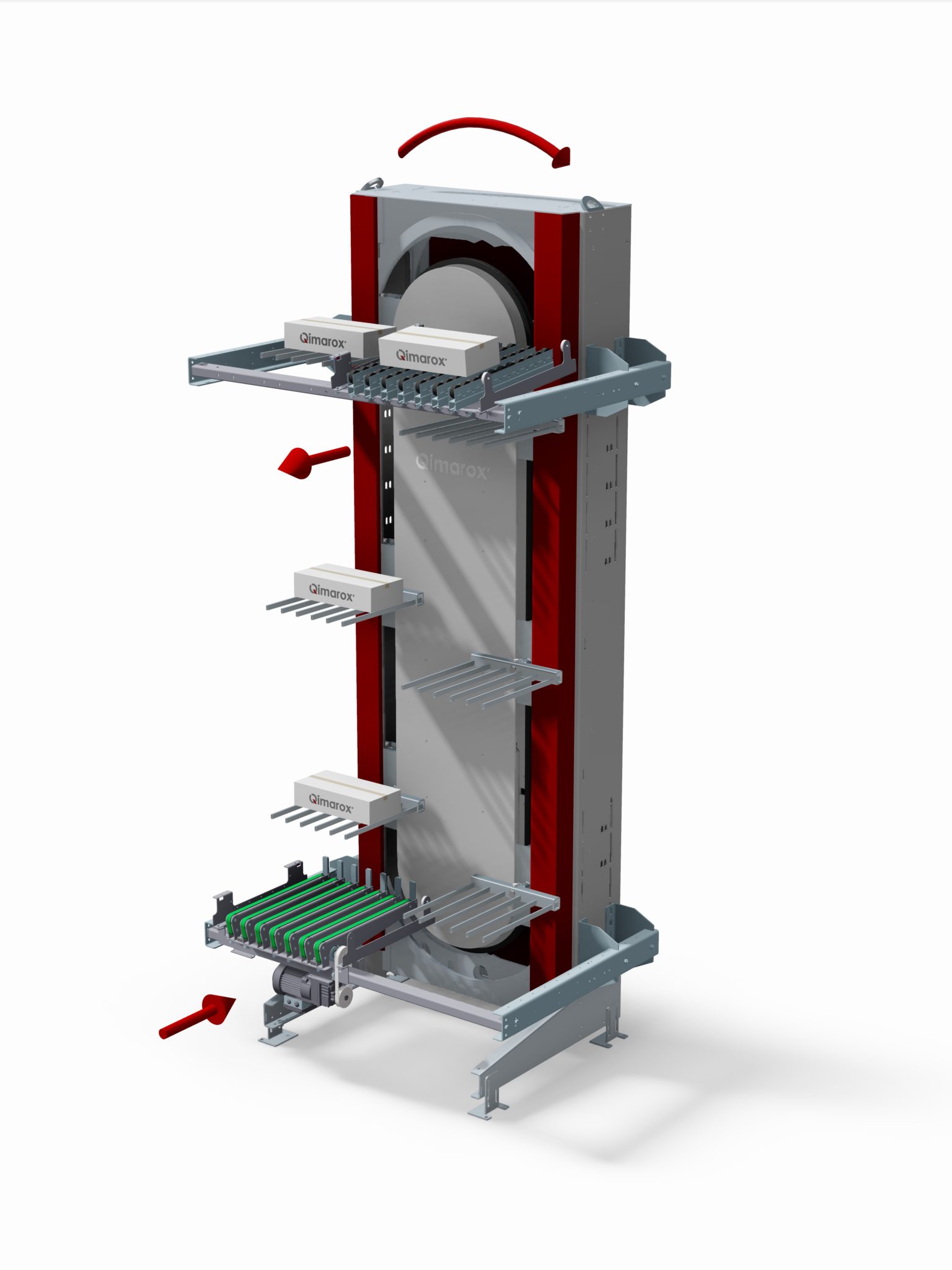

B3_MG

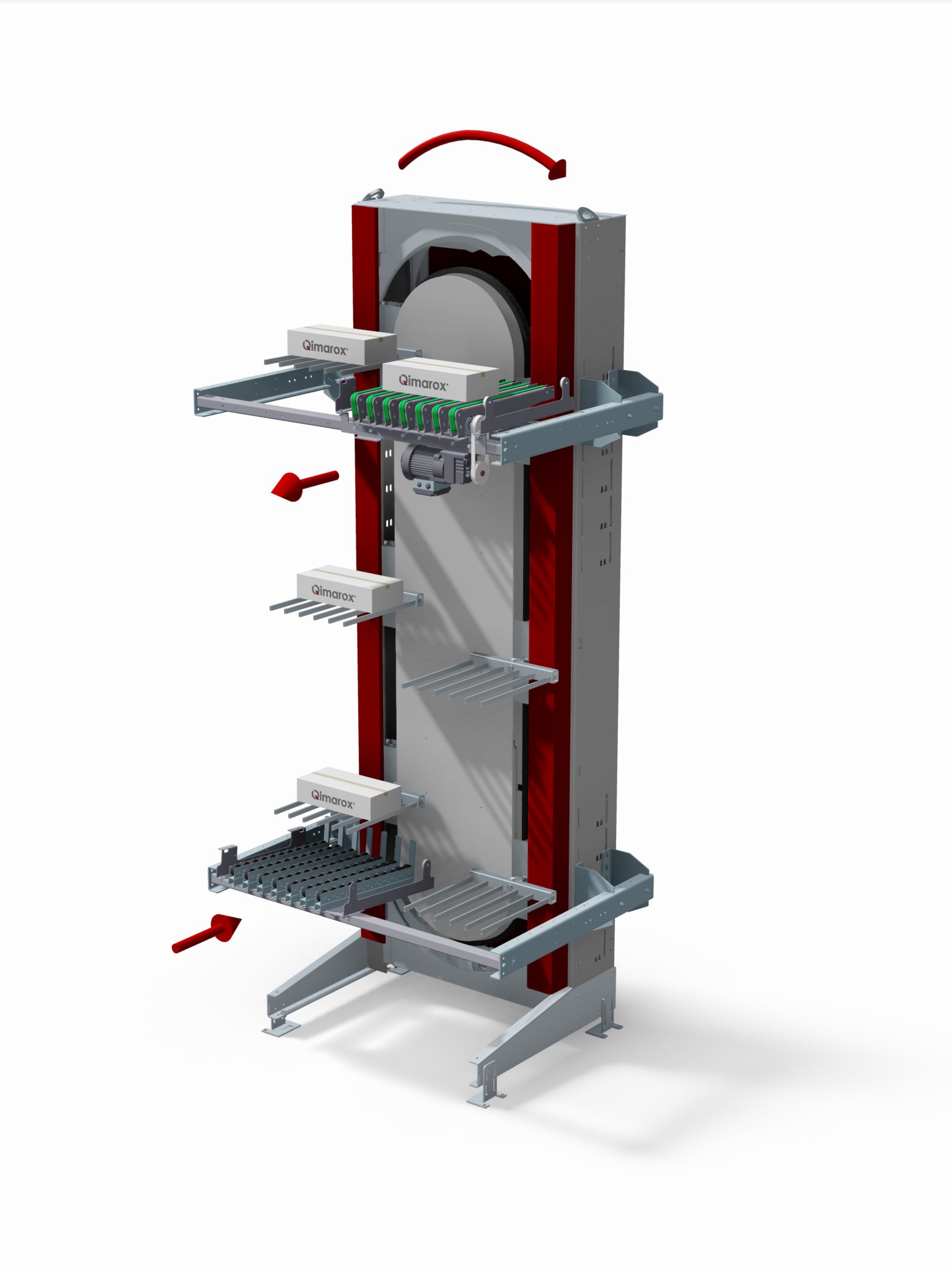

B3_GM

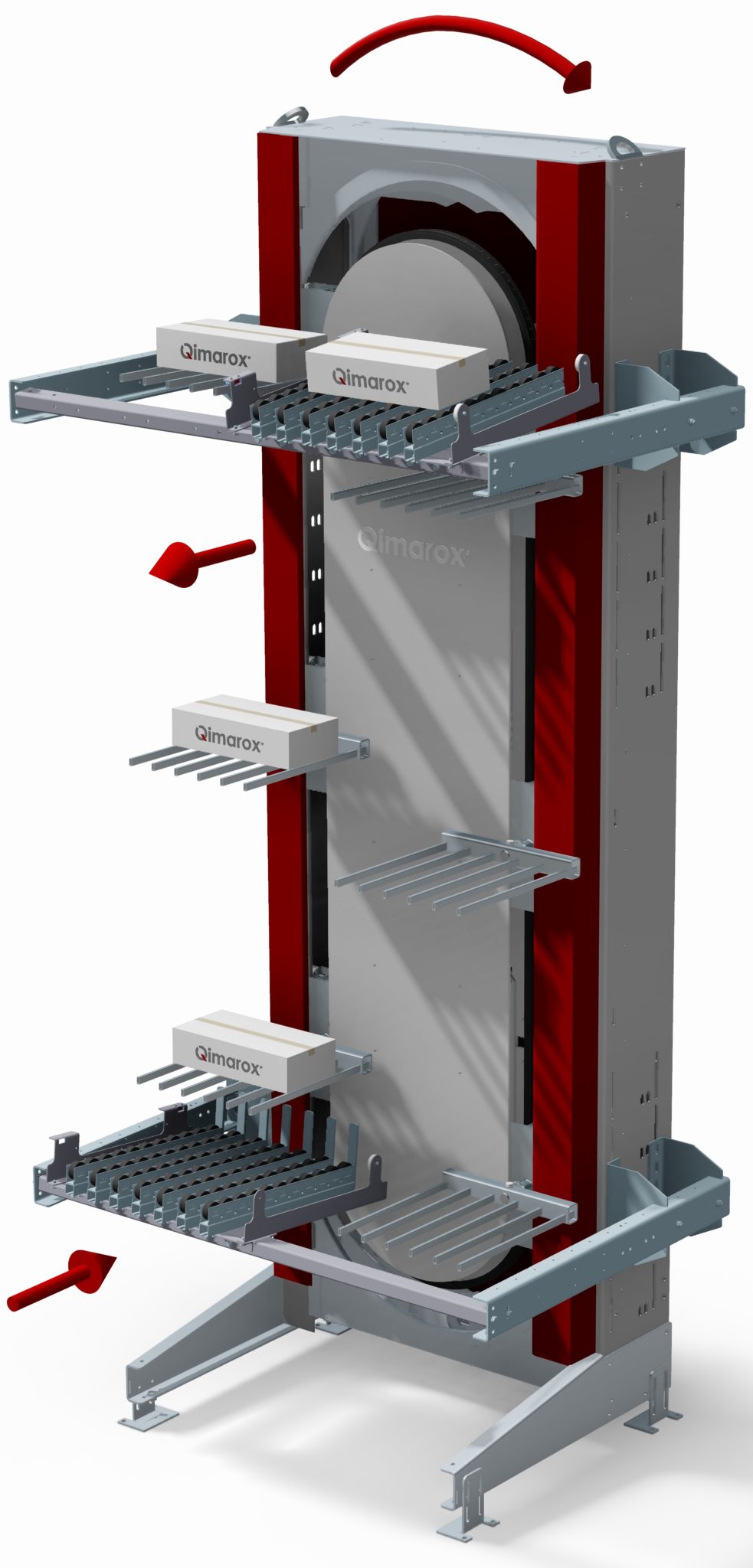

B3_GG
A4_MM

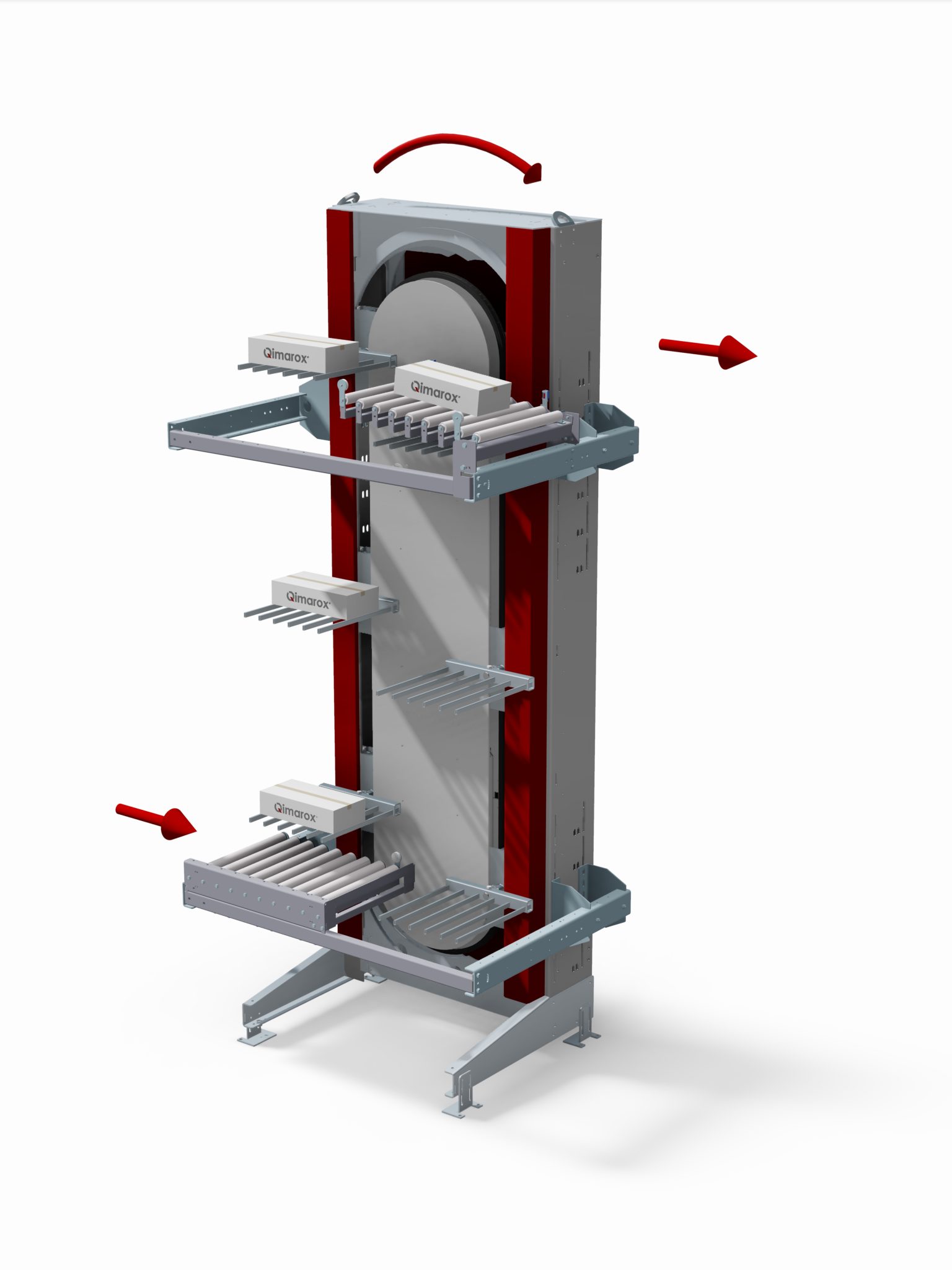

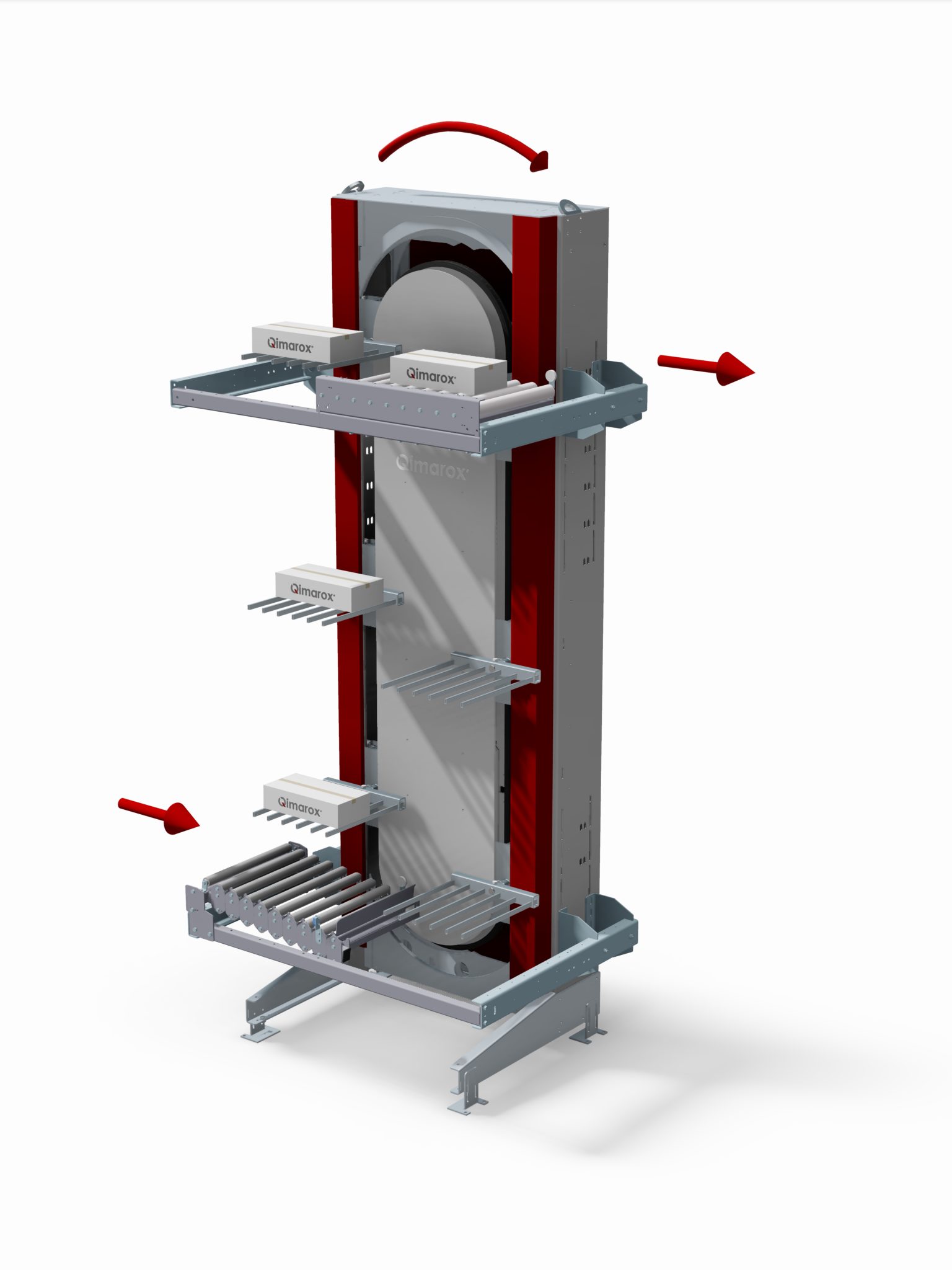

A4_MG
A4_GM

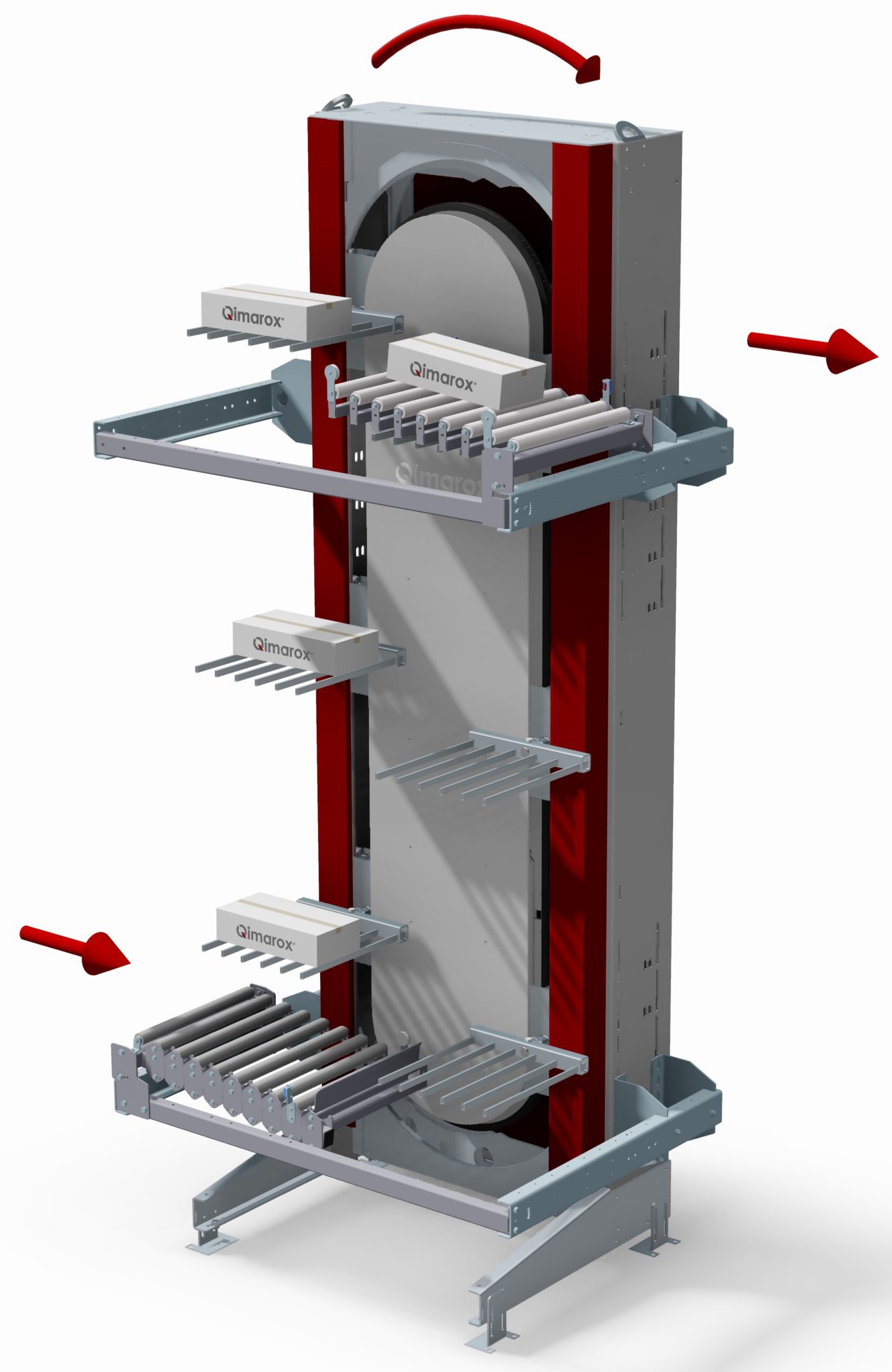

A4_GG

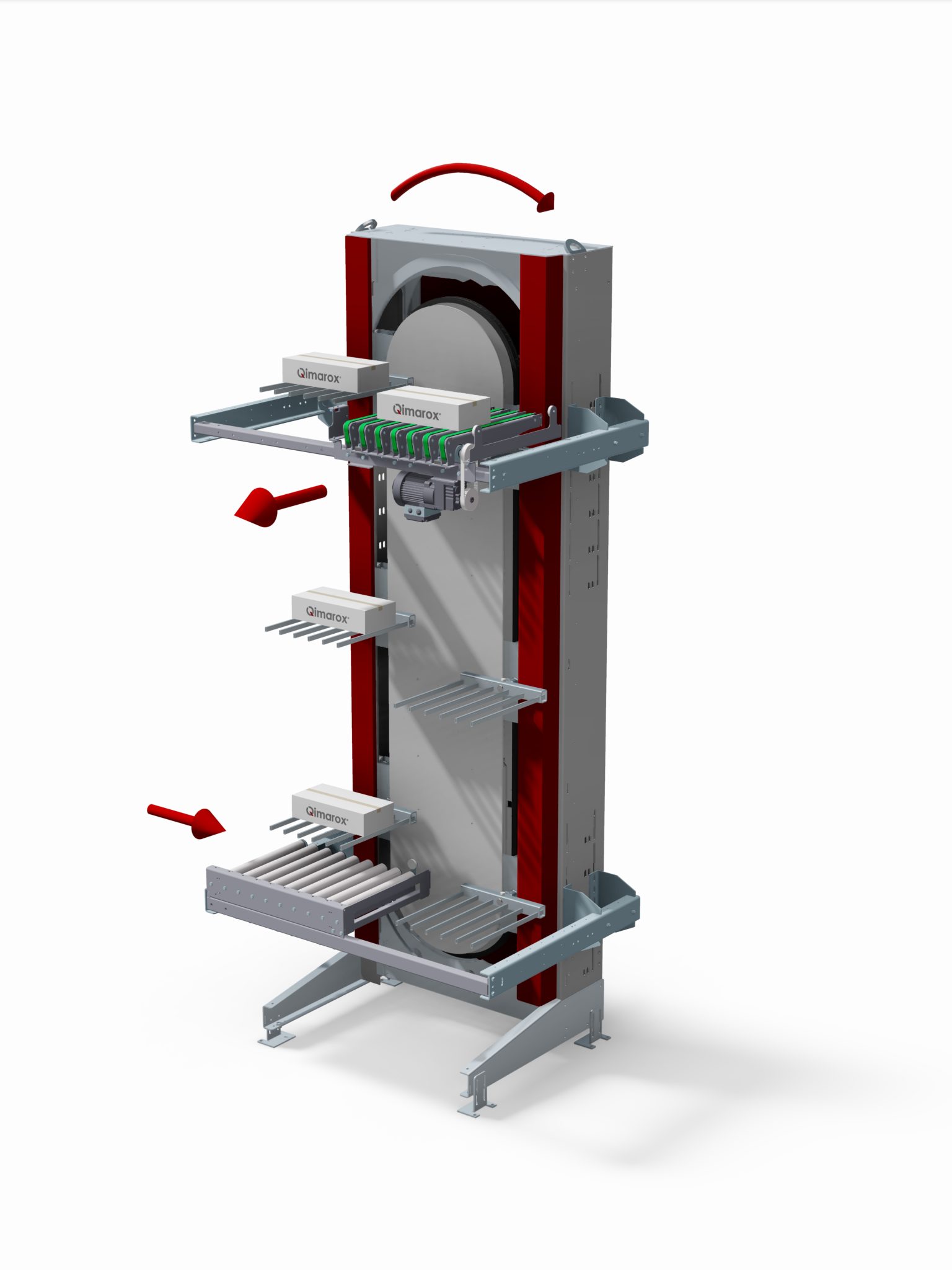

A3_MM

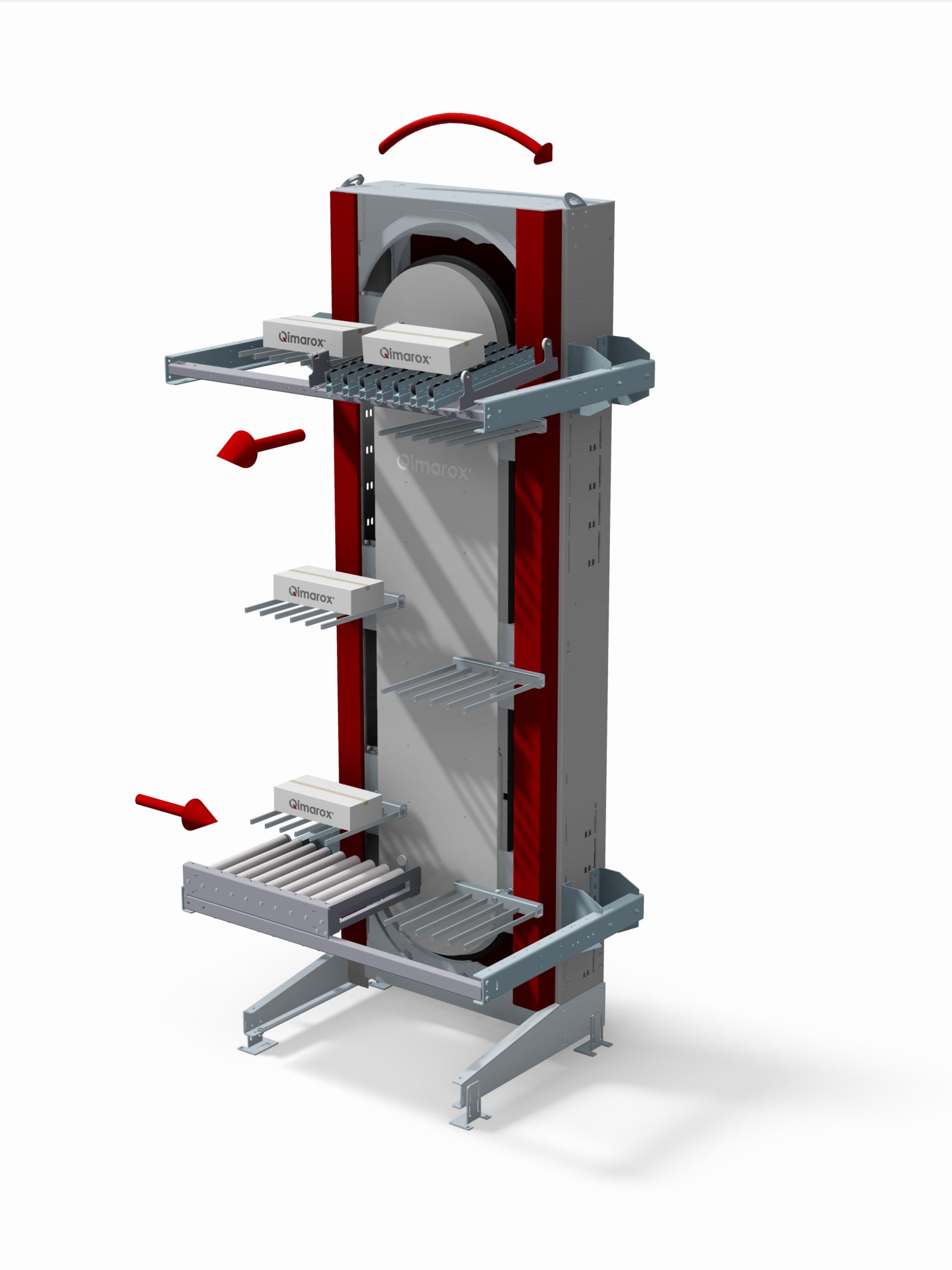

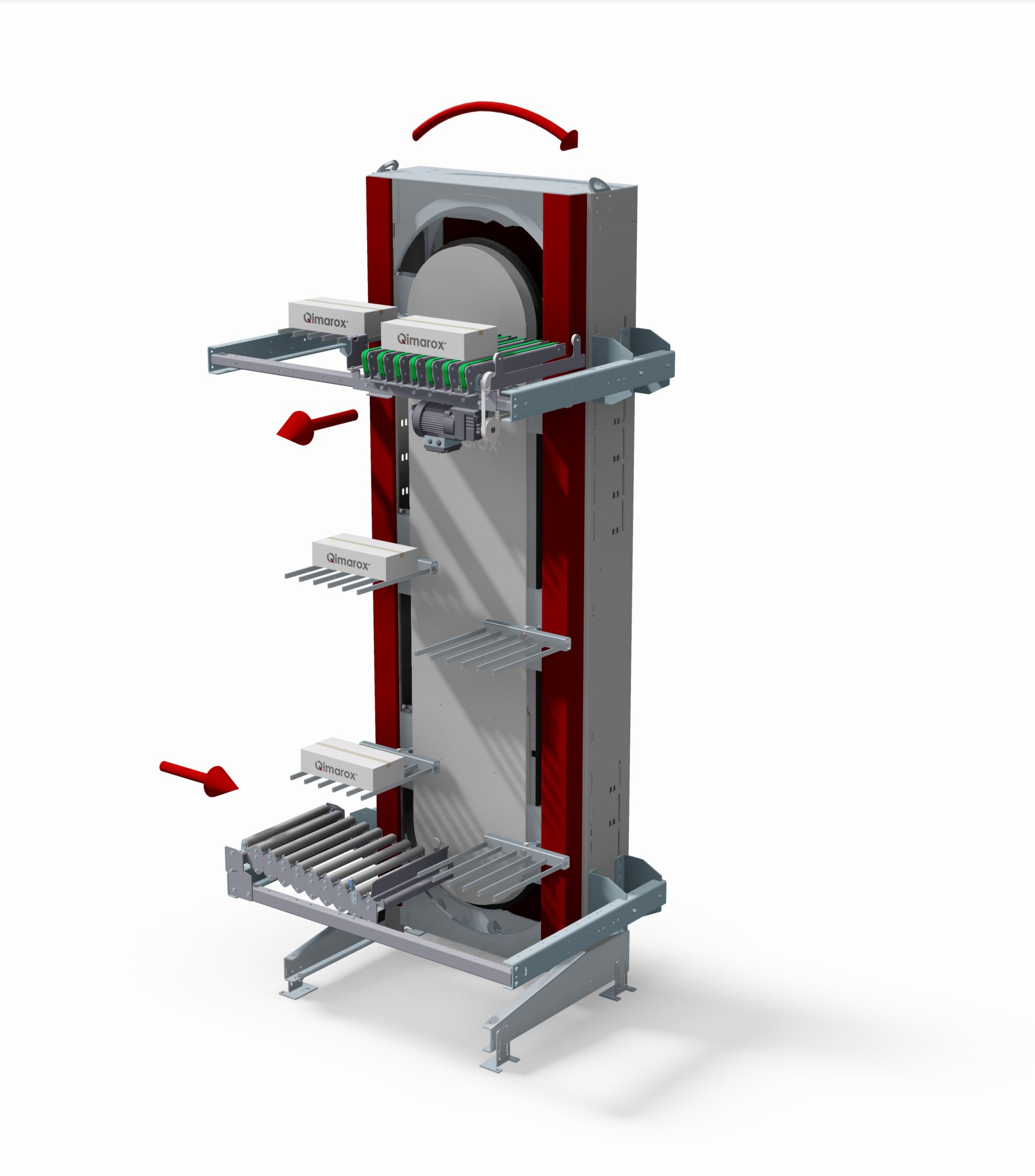

A3_MG

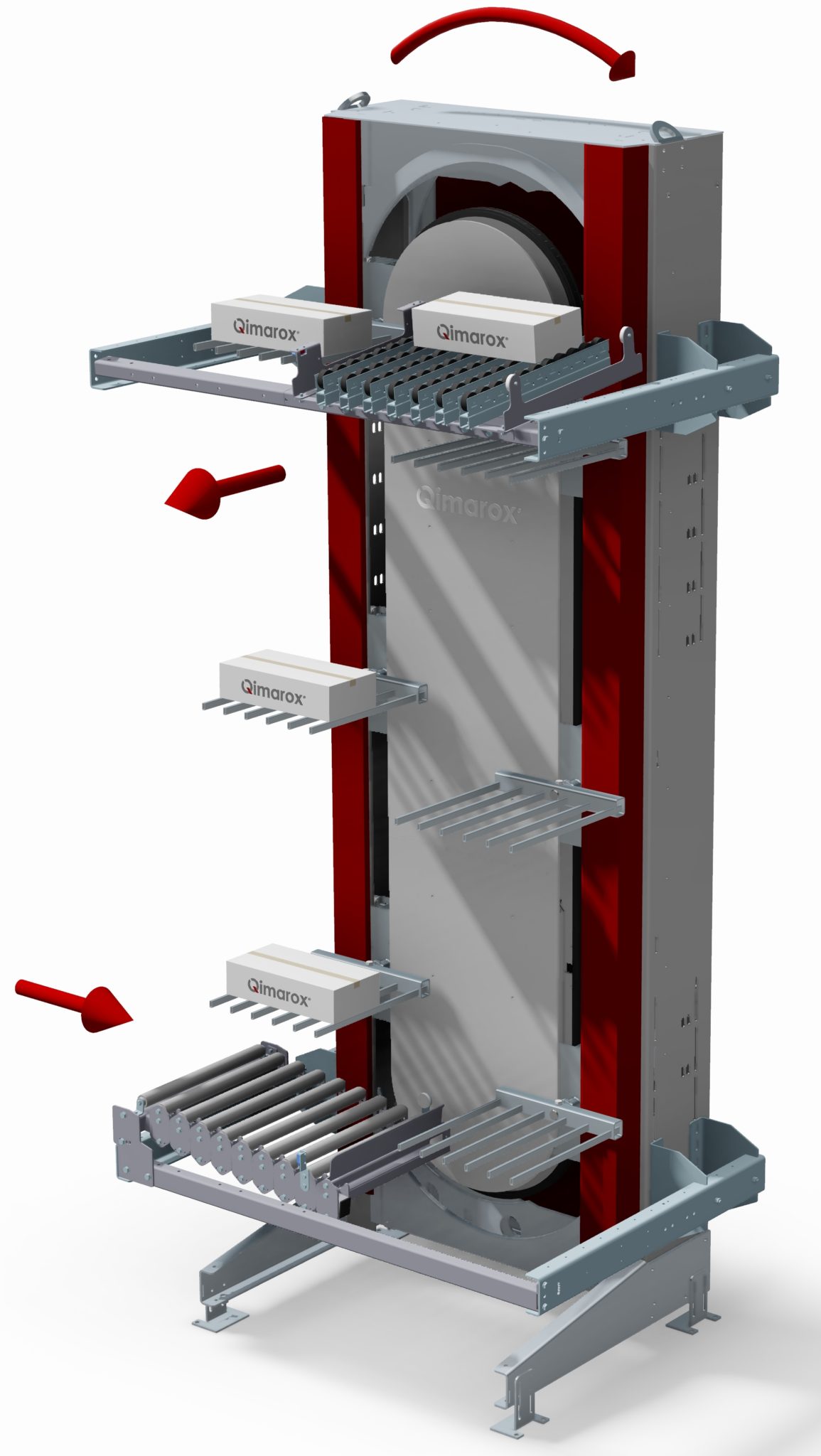

A3_GM
A3_GG

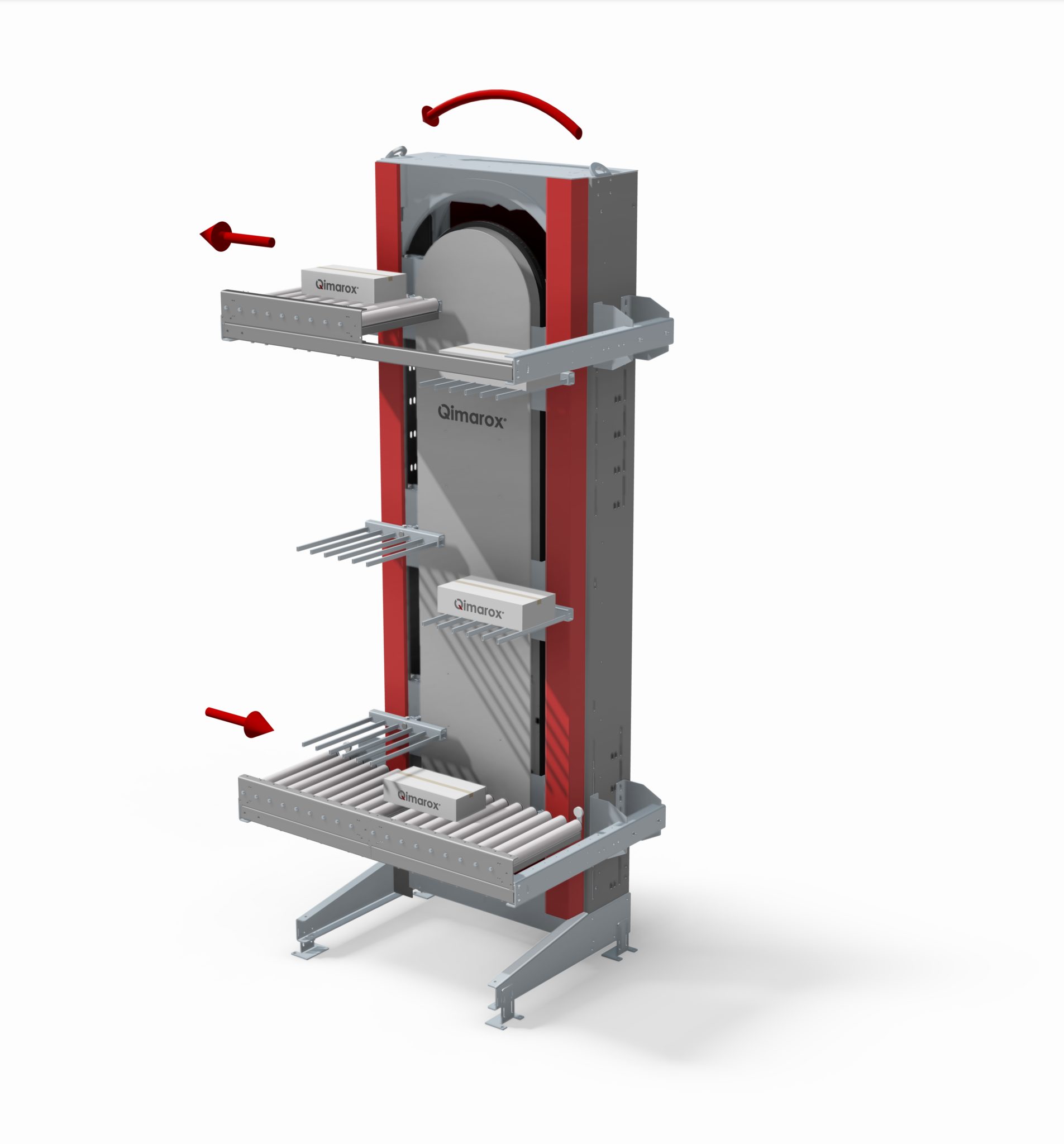

A1_MM
A1.MM

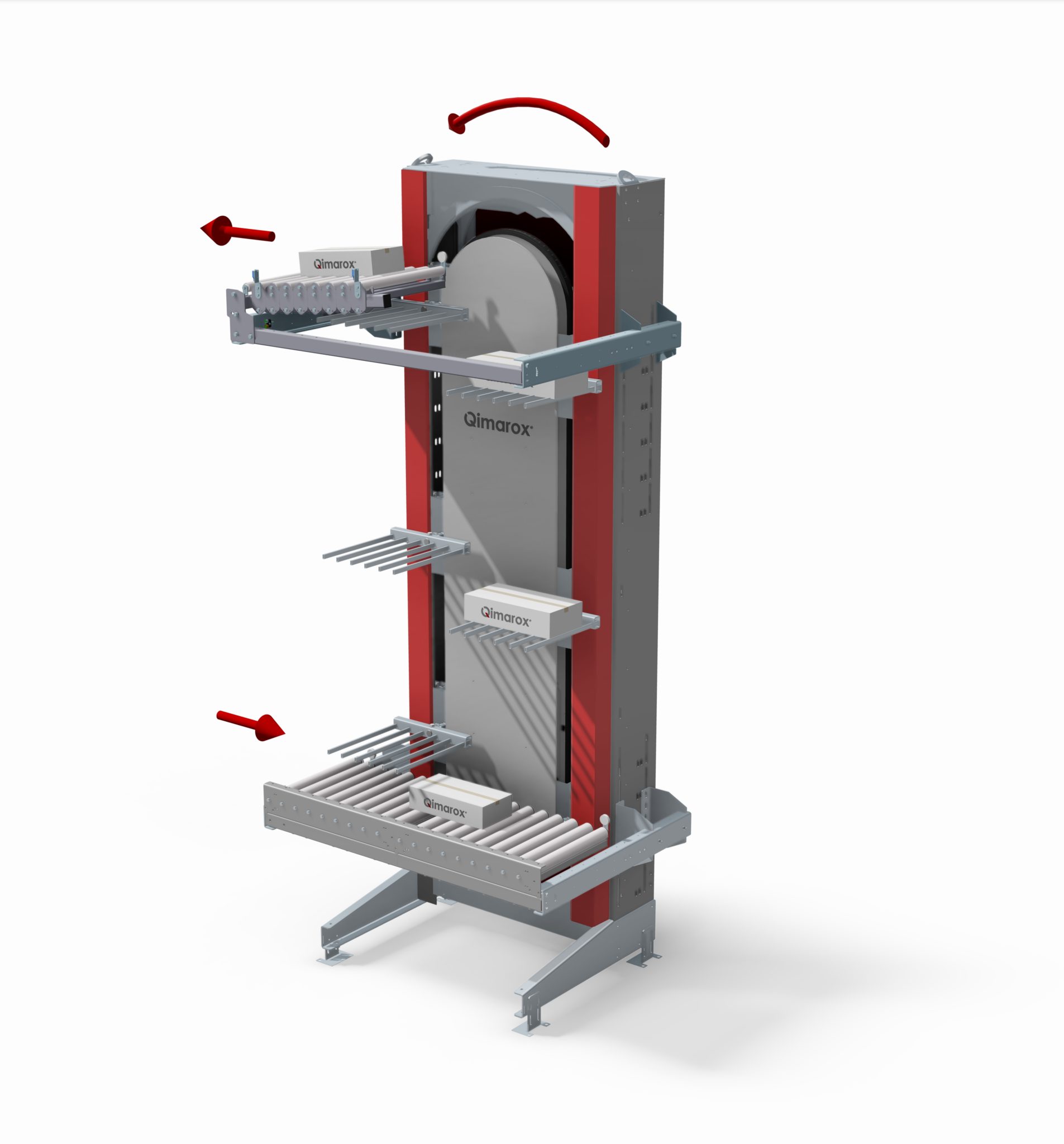

A1.MG

Scendere

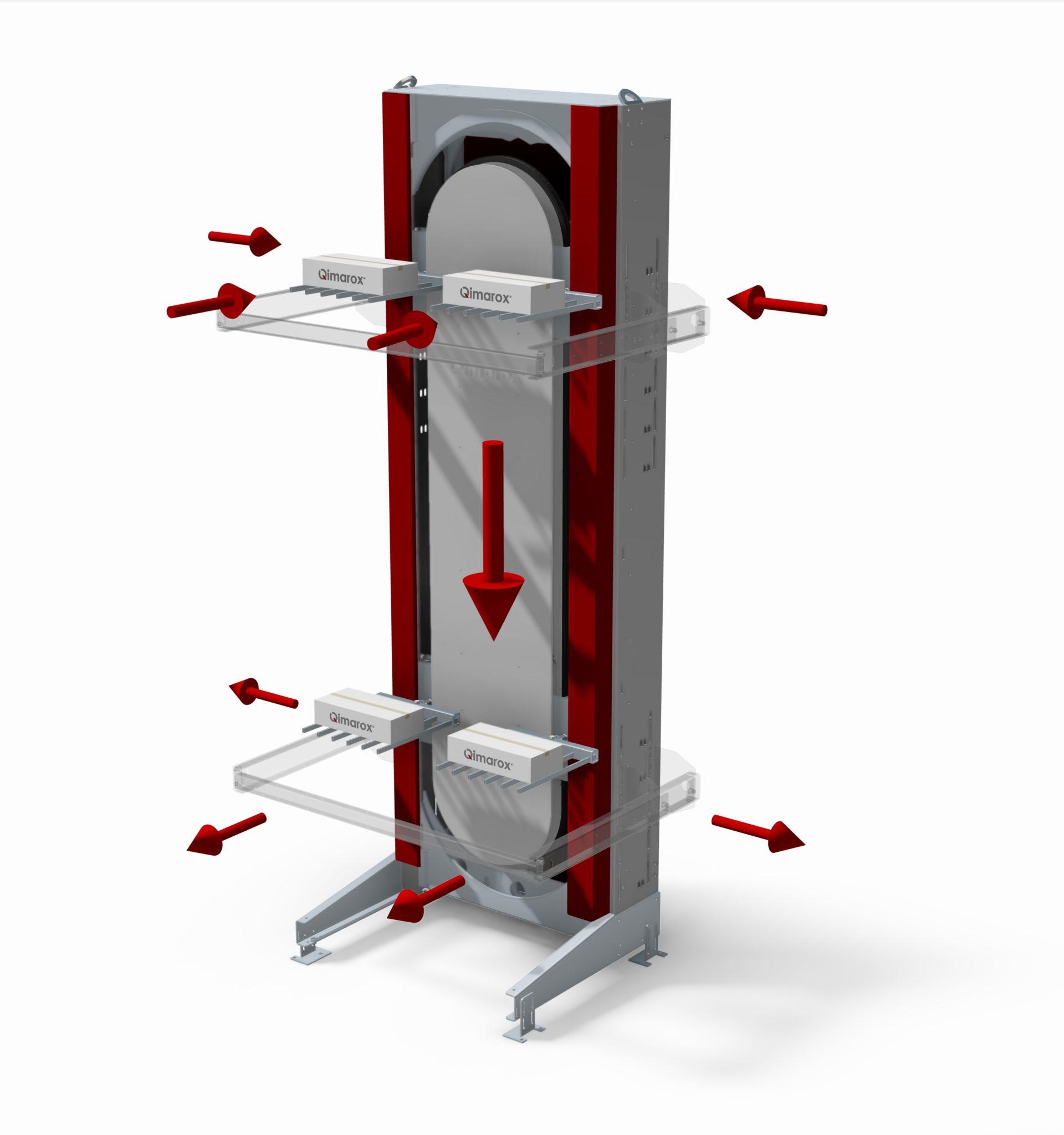

Config Scendere
8H.MM

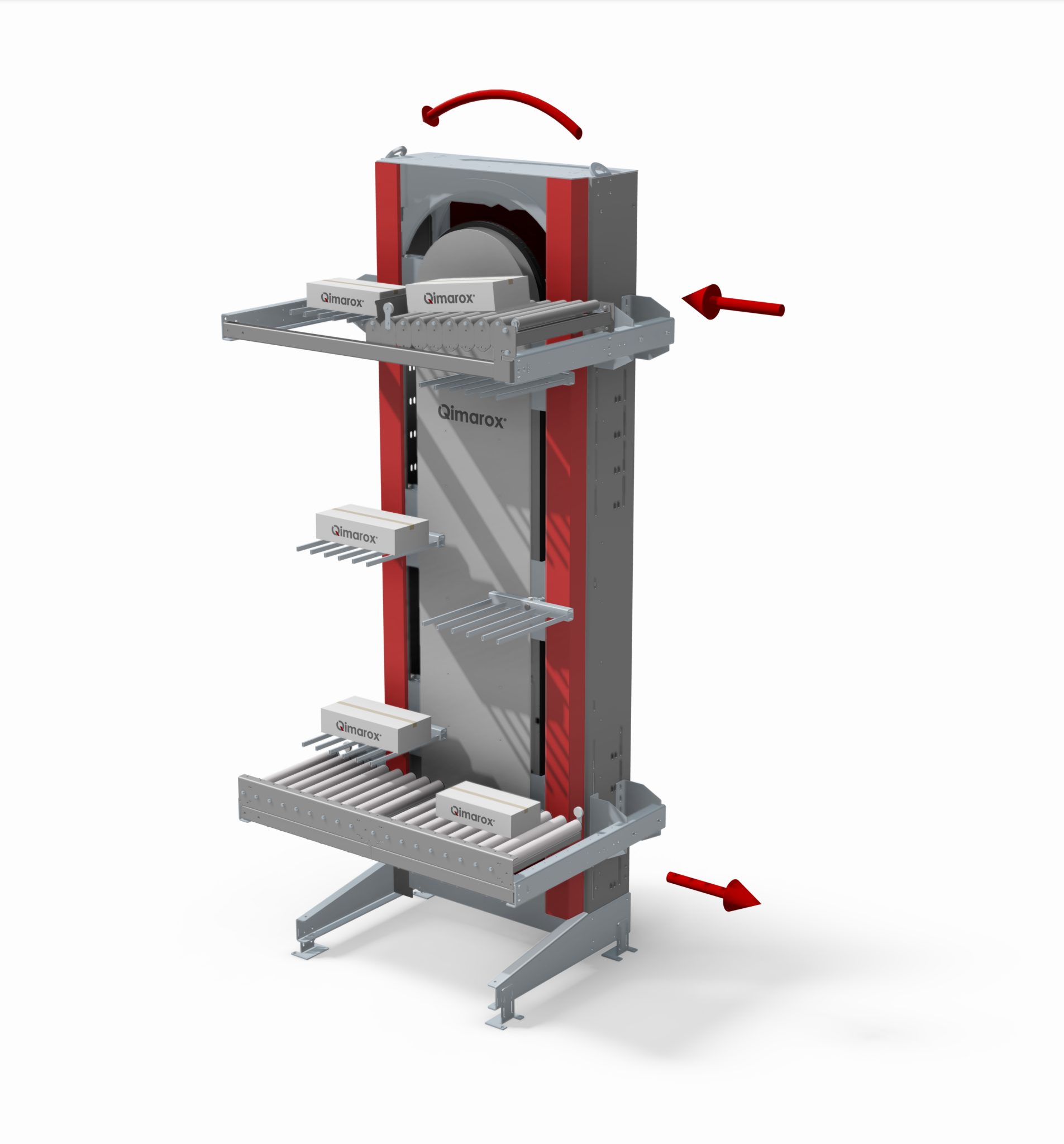

8H.GM

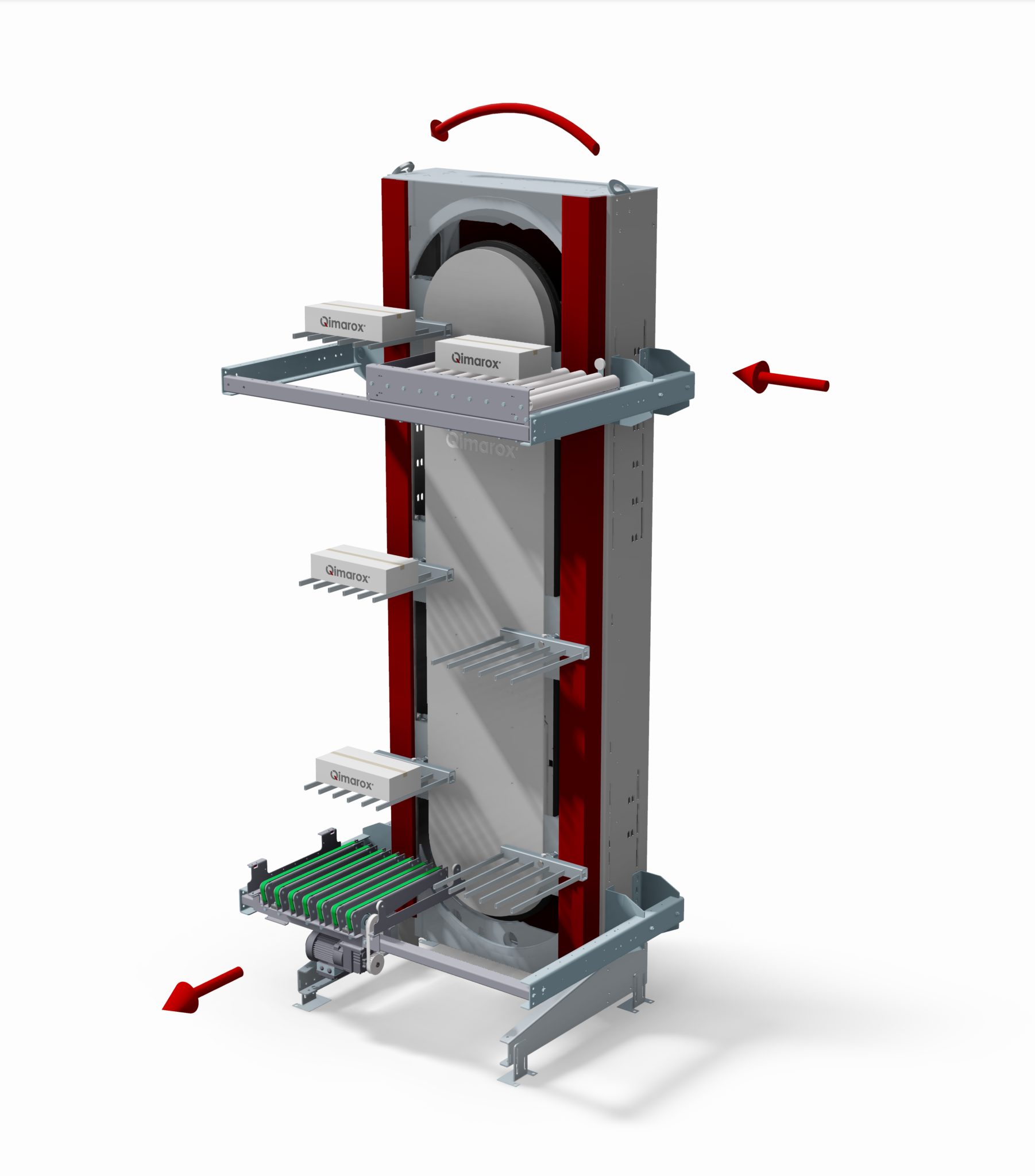

8F_MM

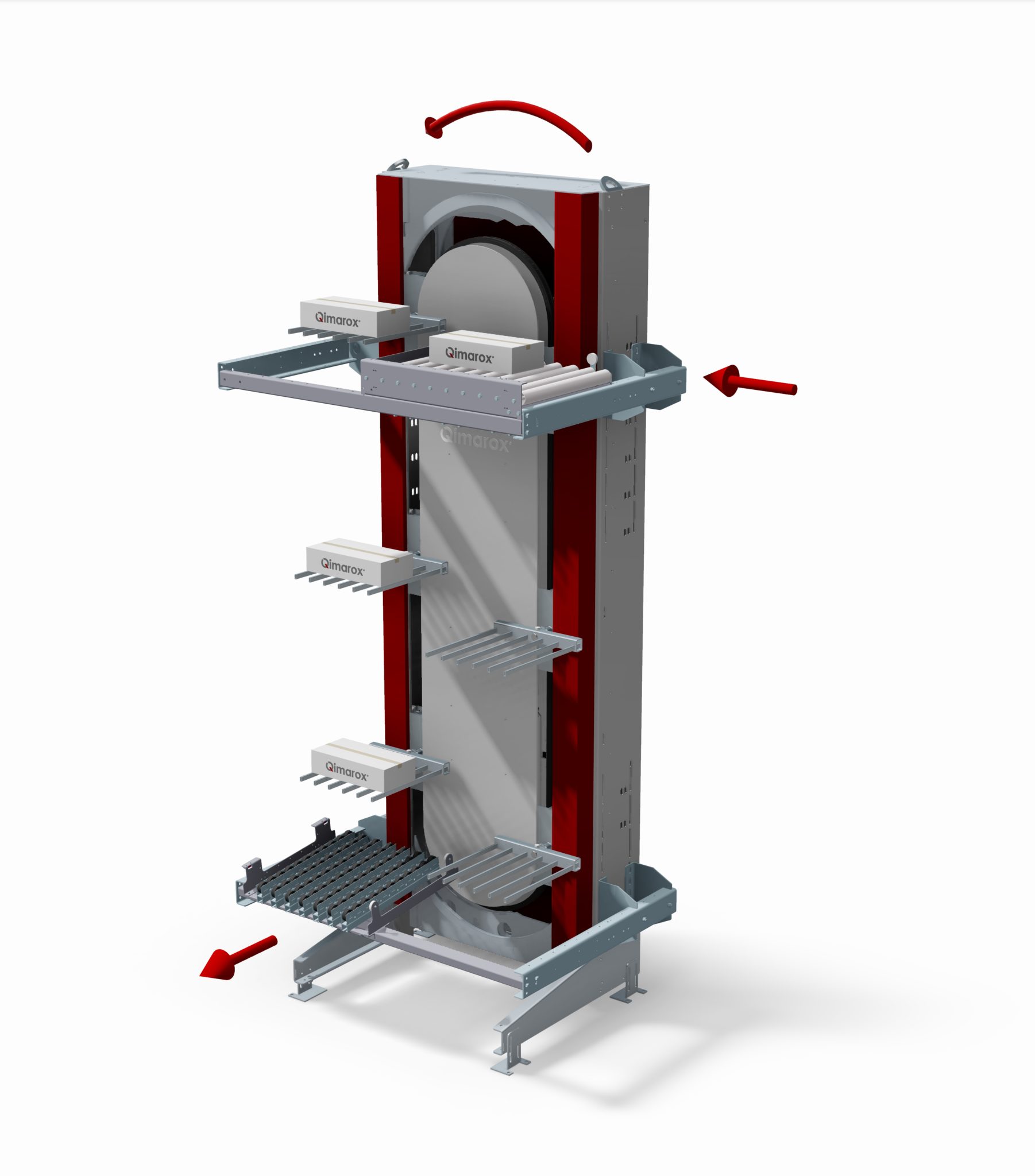

8F_MG

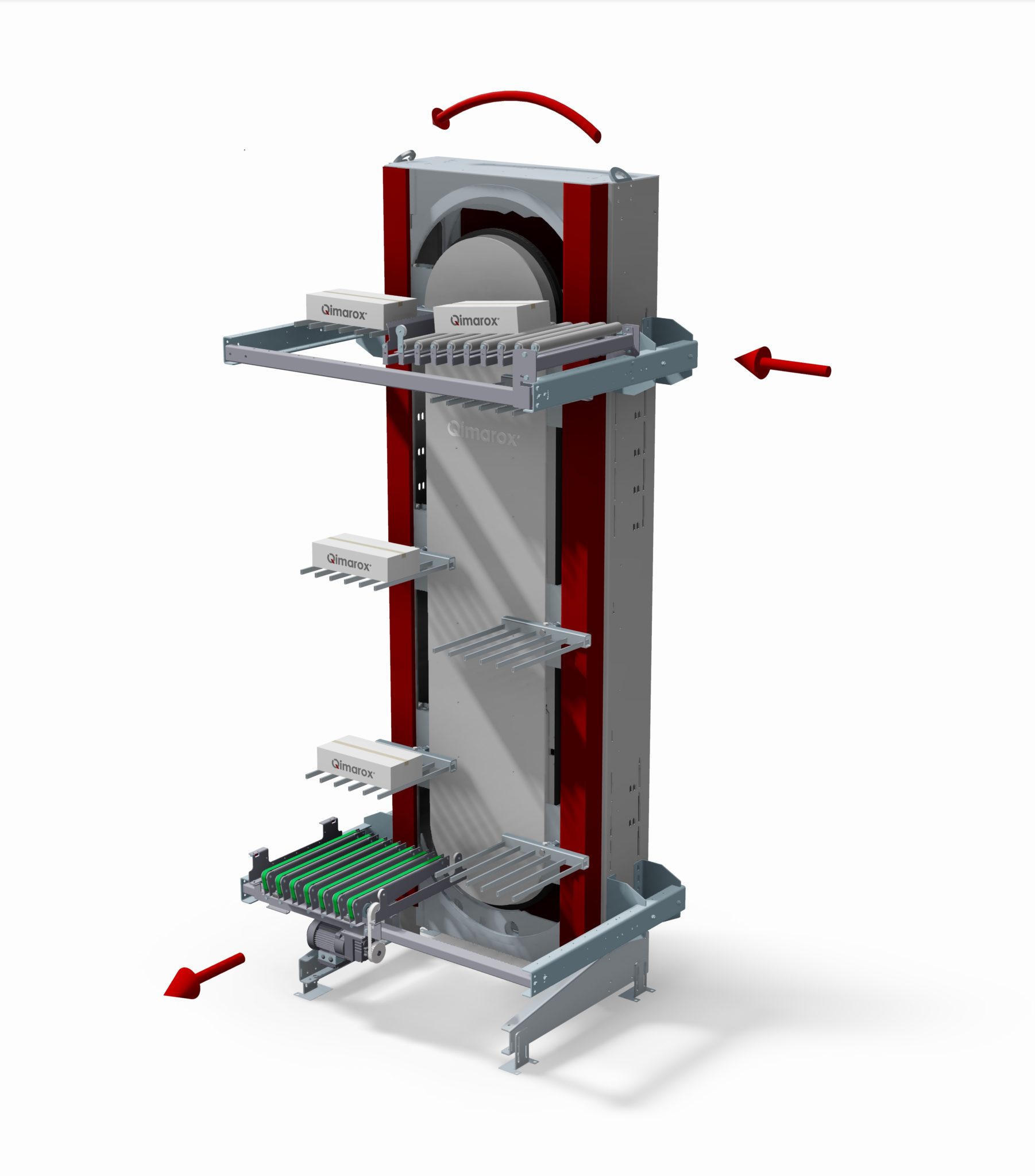

8F_GM

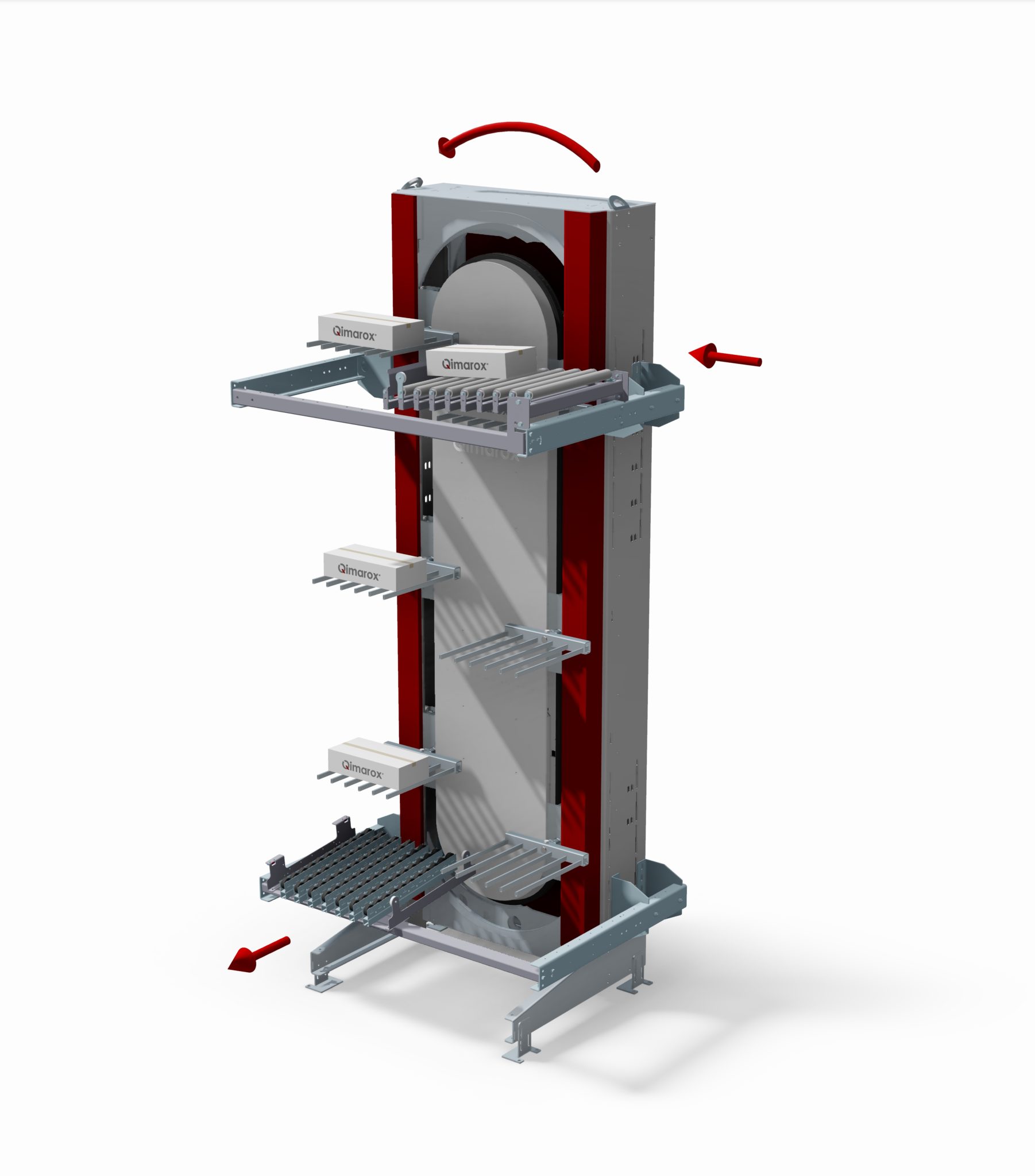

8F_GG

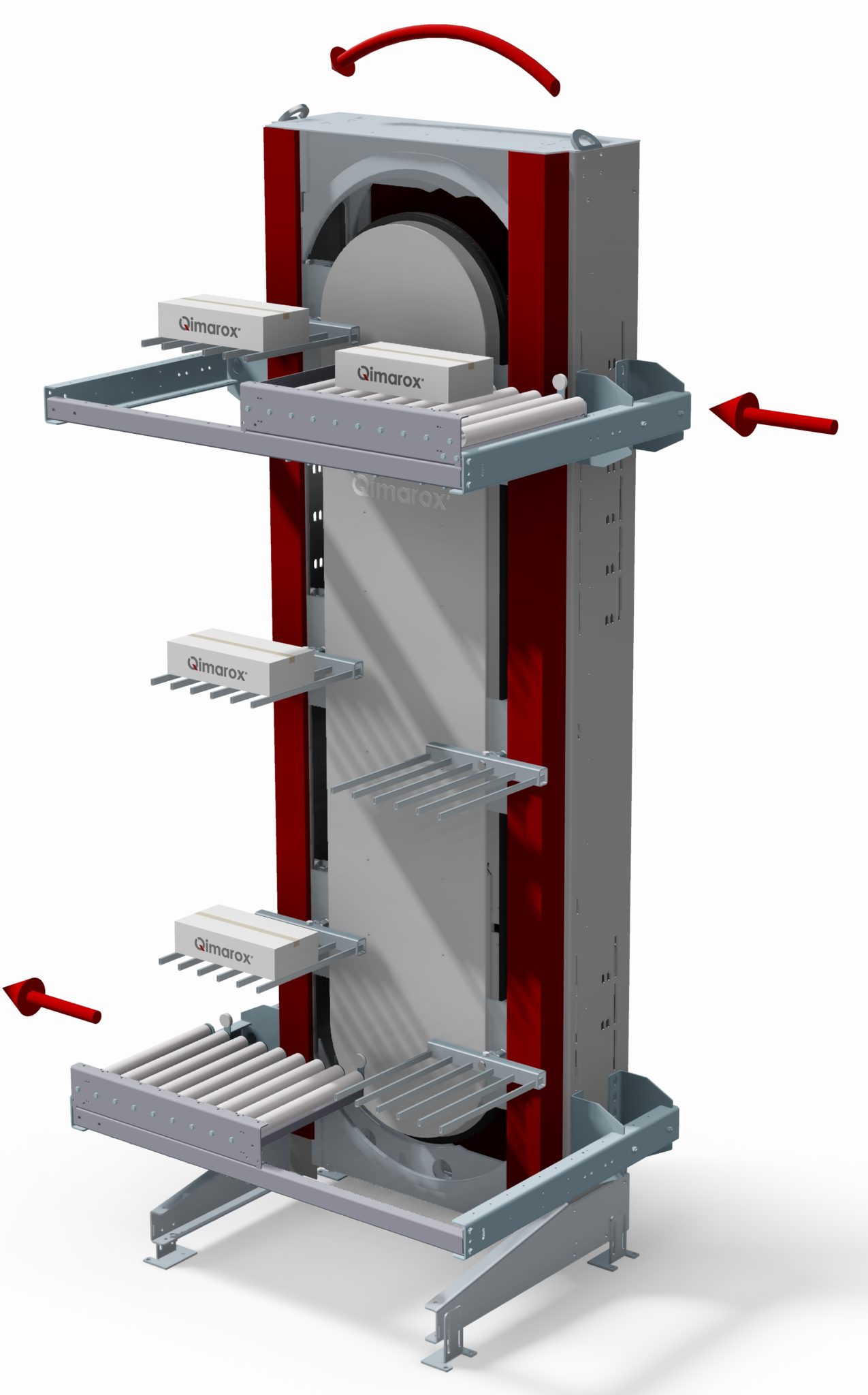

8E_MM

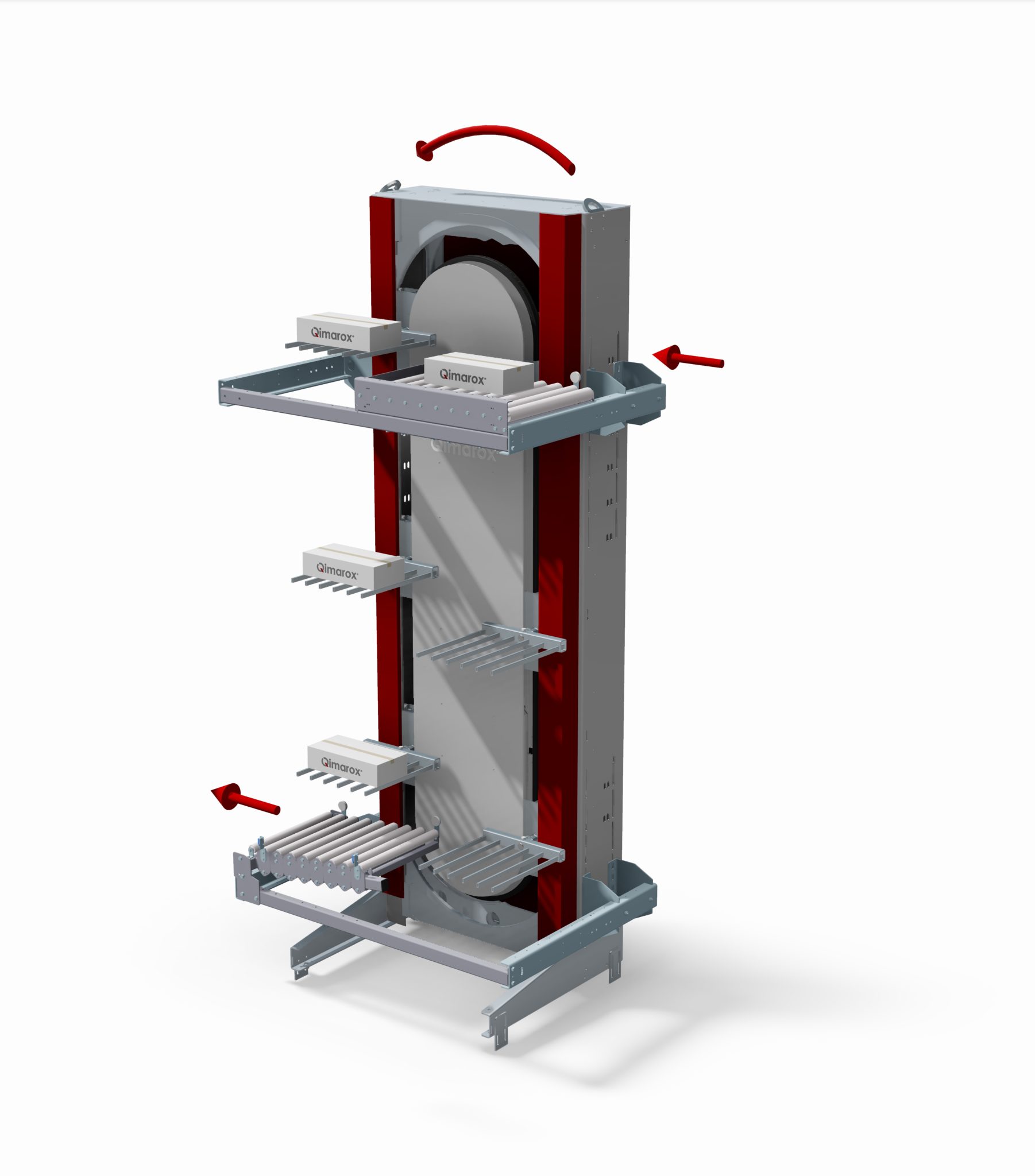

8E_MG

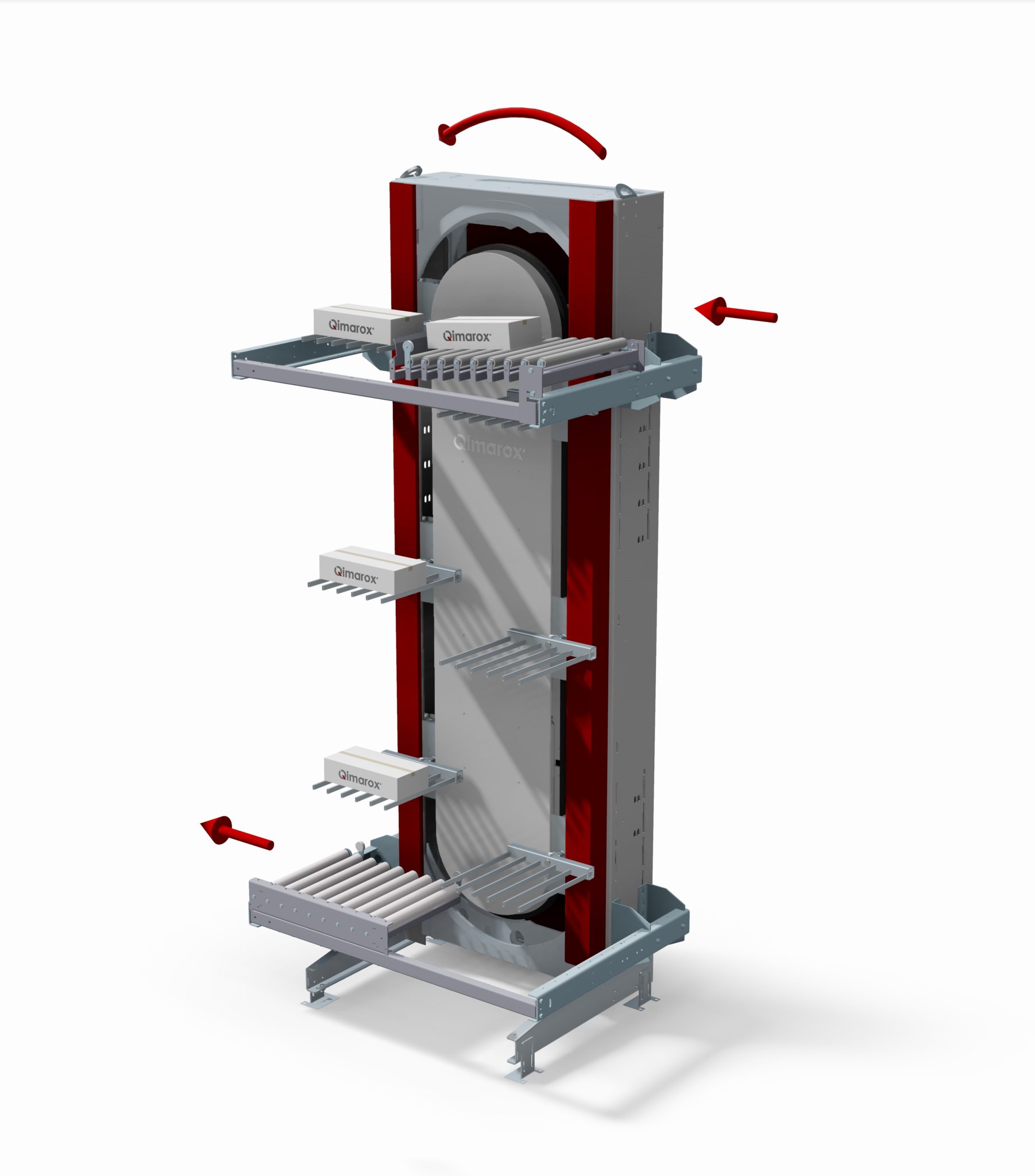

8E_GM

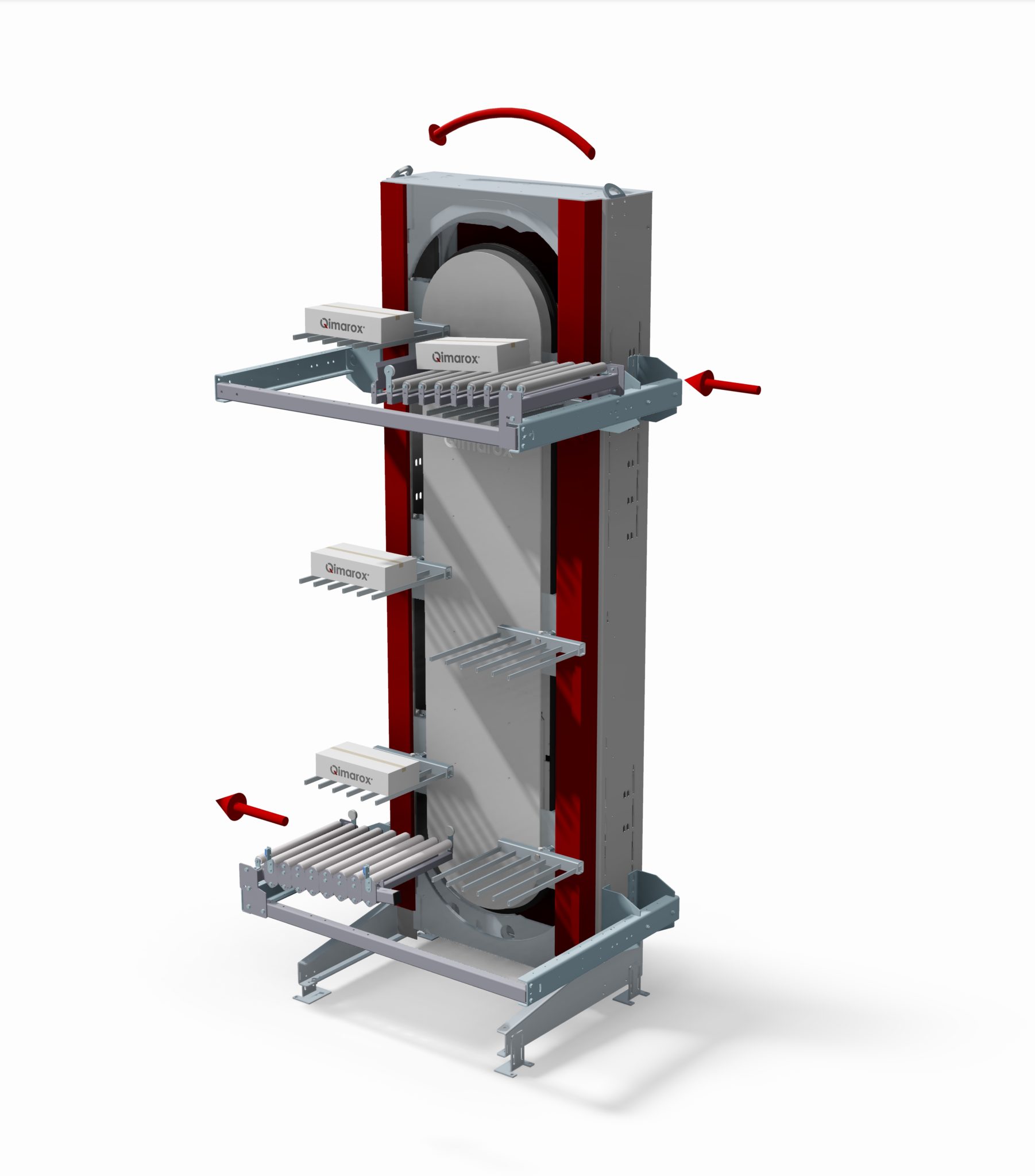

8E_GG

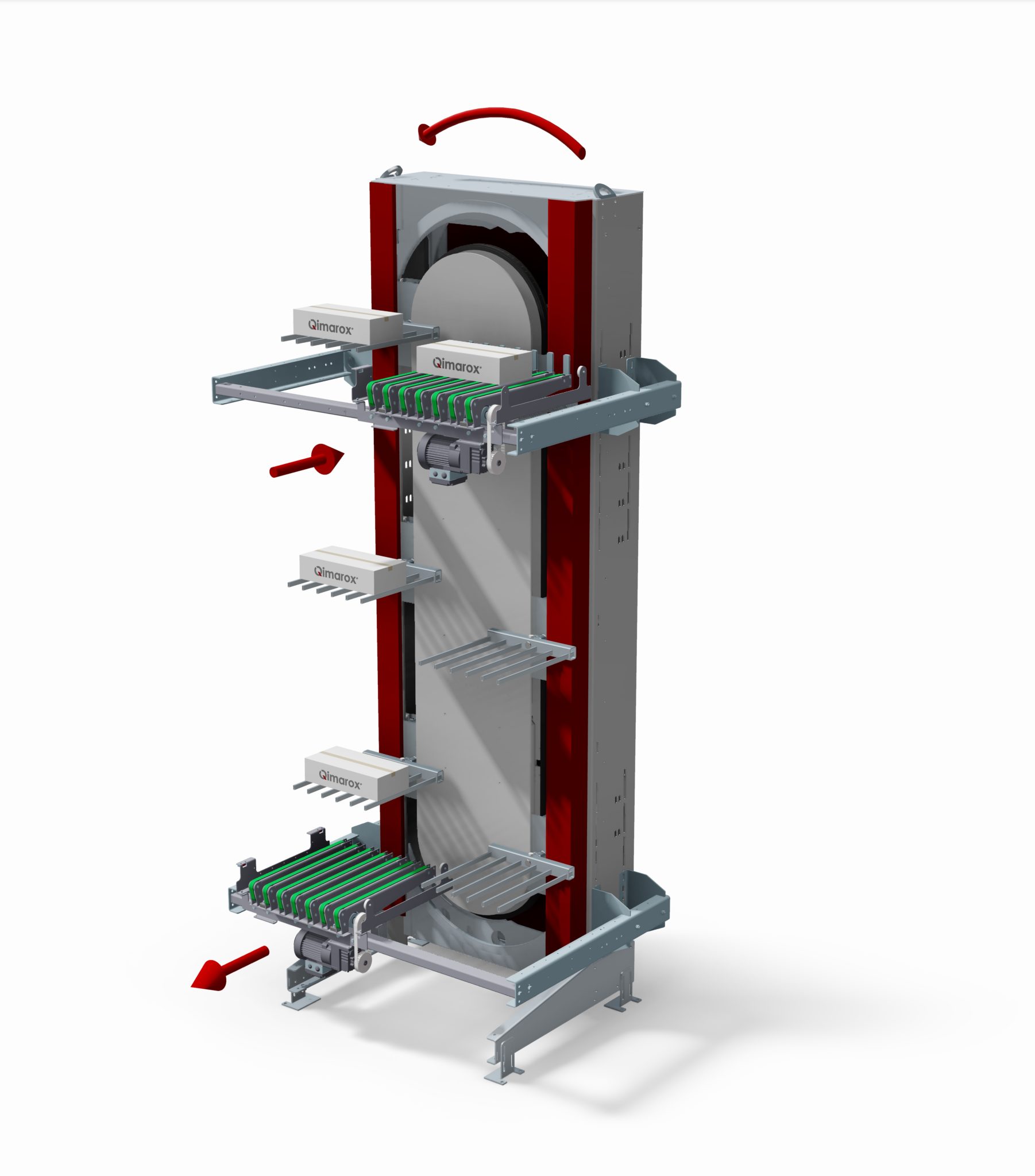

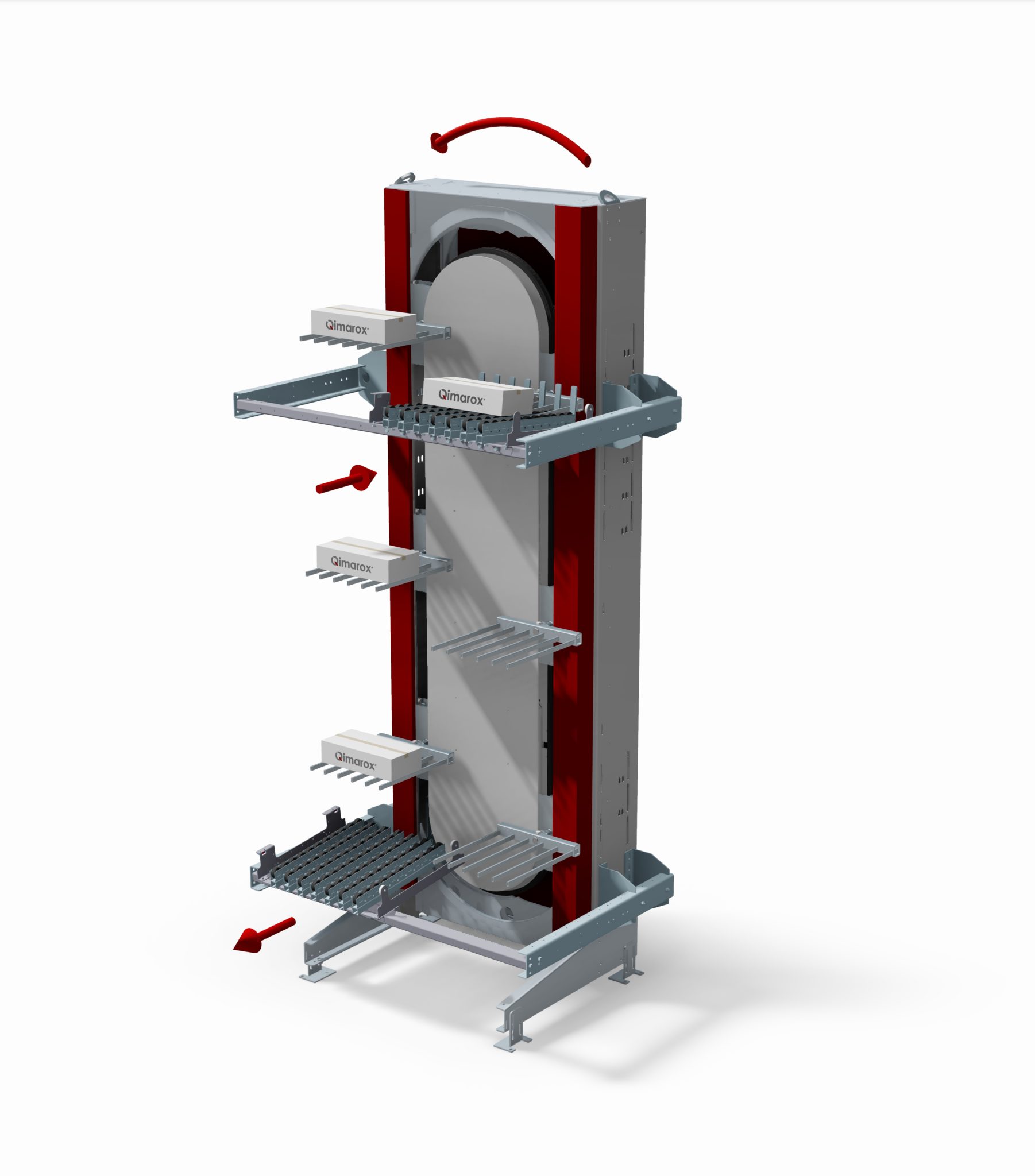

7F_MM

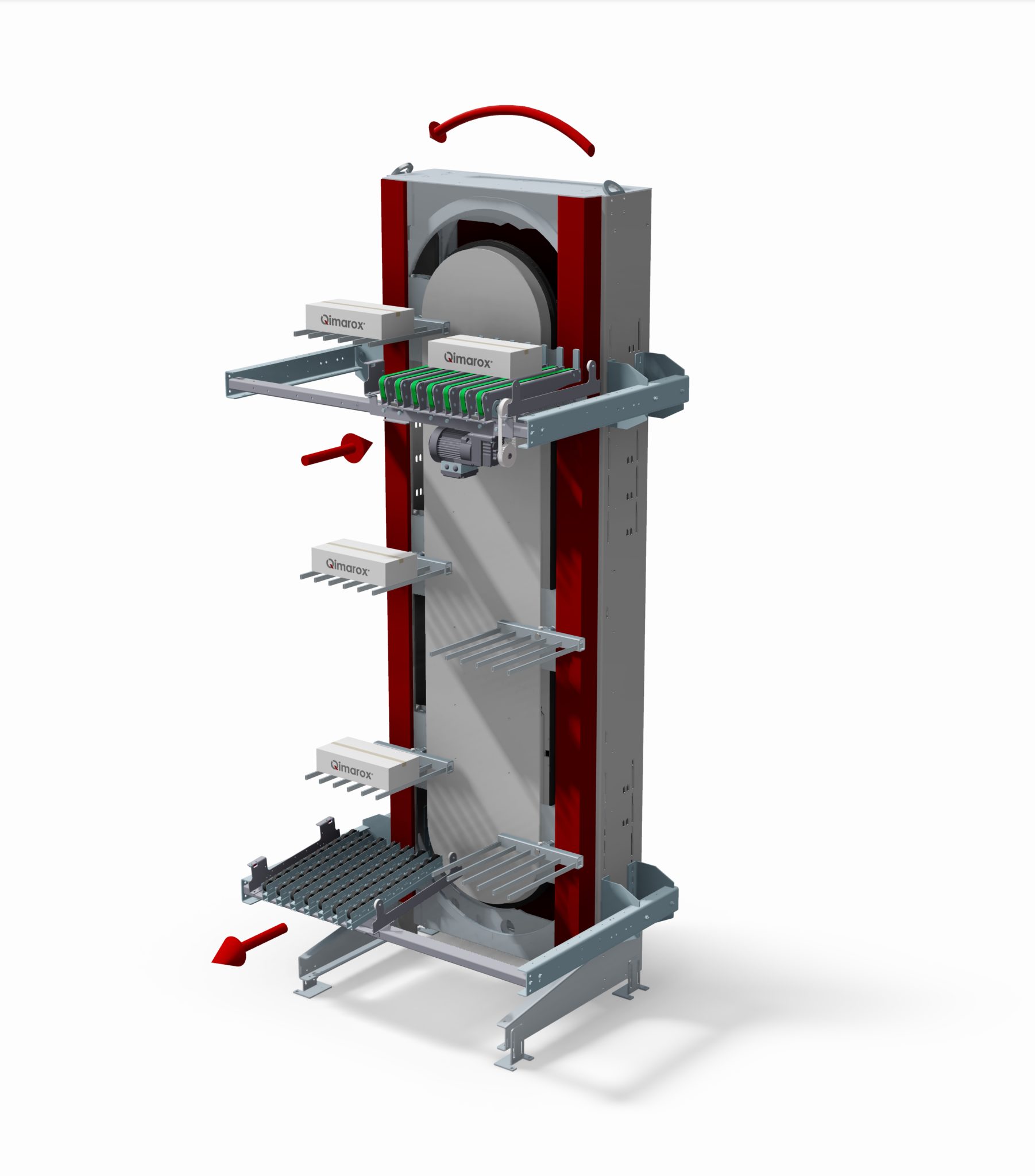

7F_MG

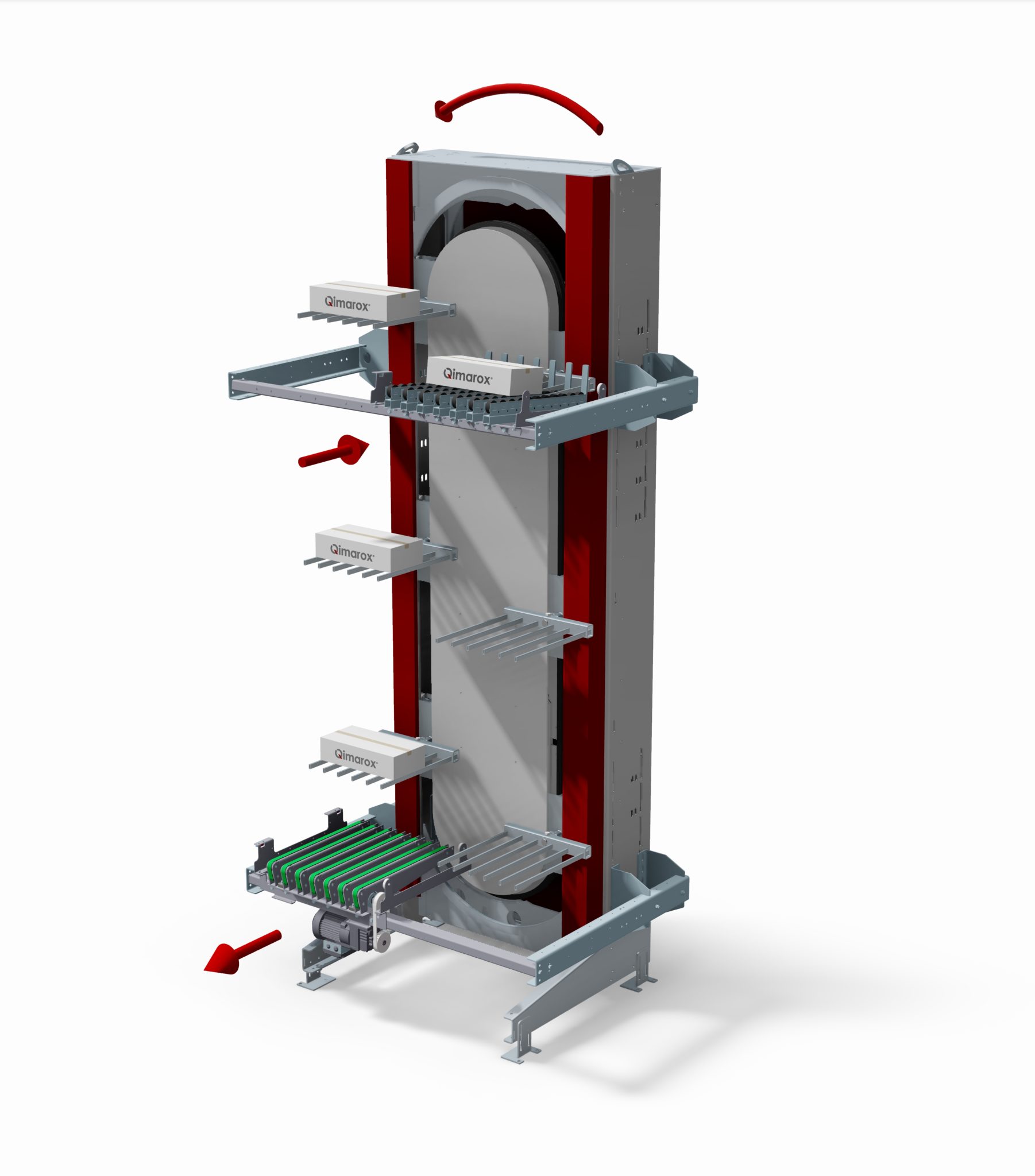

7F_GM
7F_GG

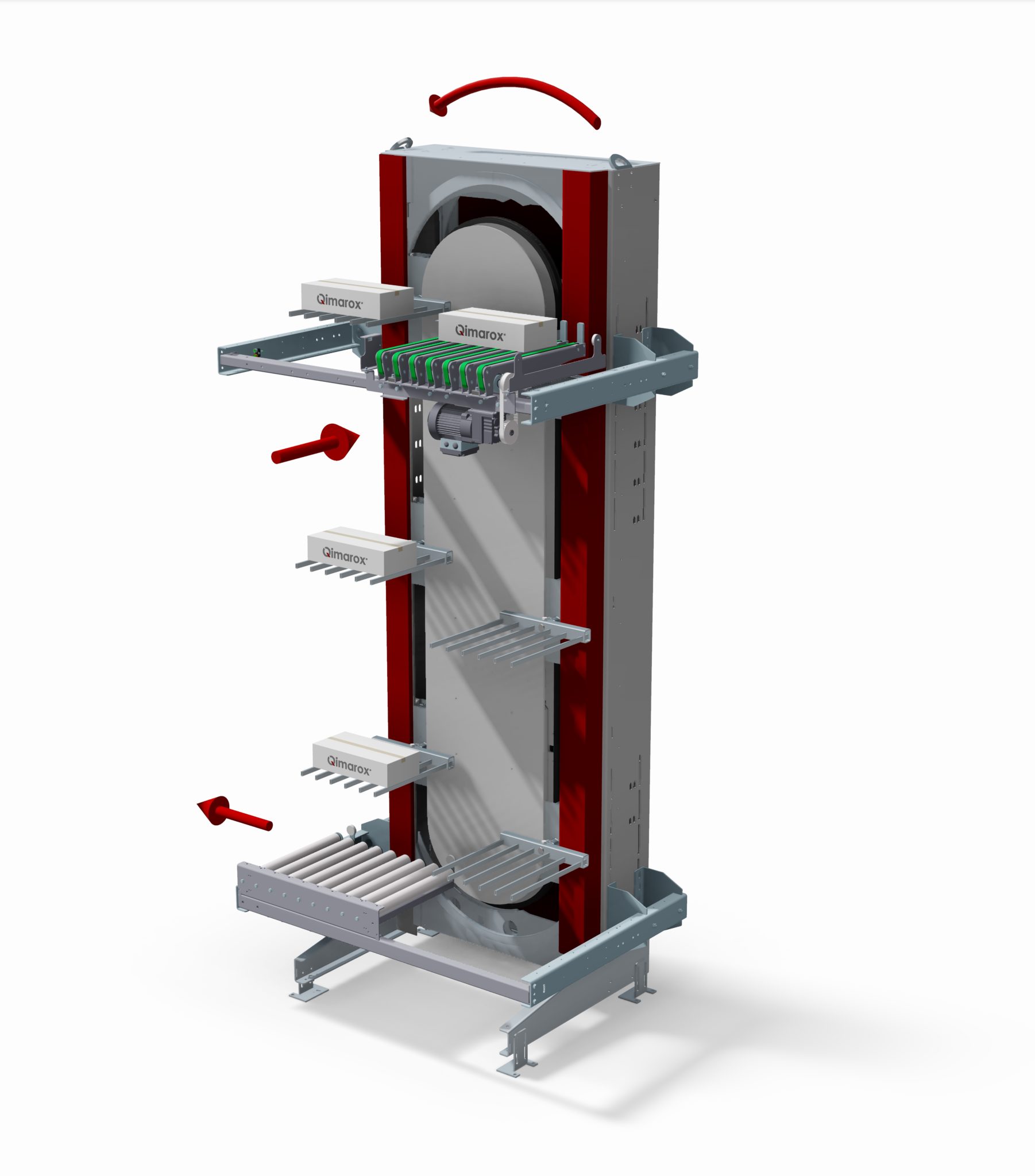

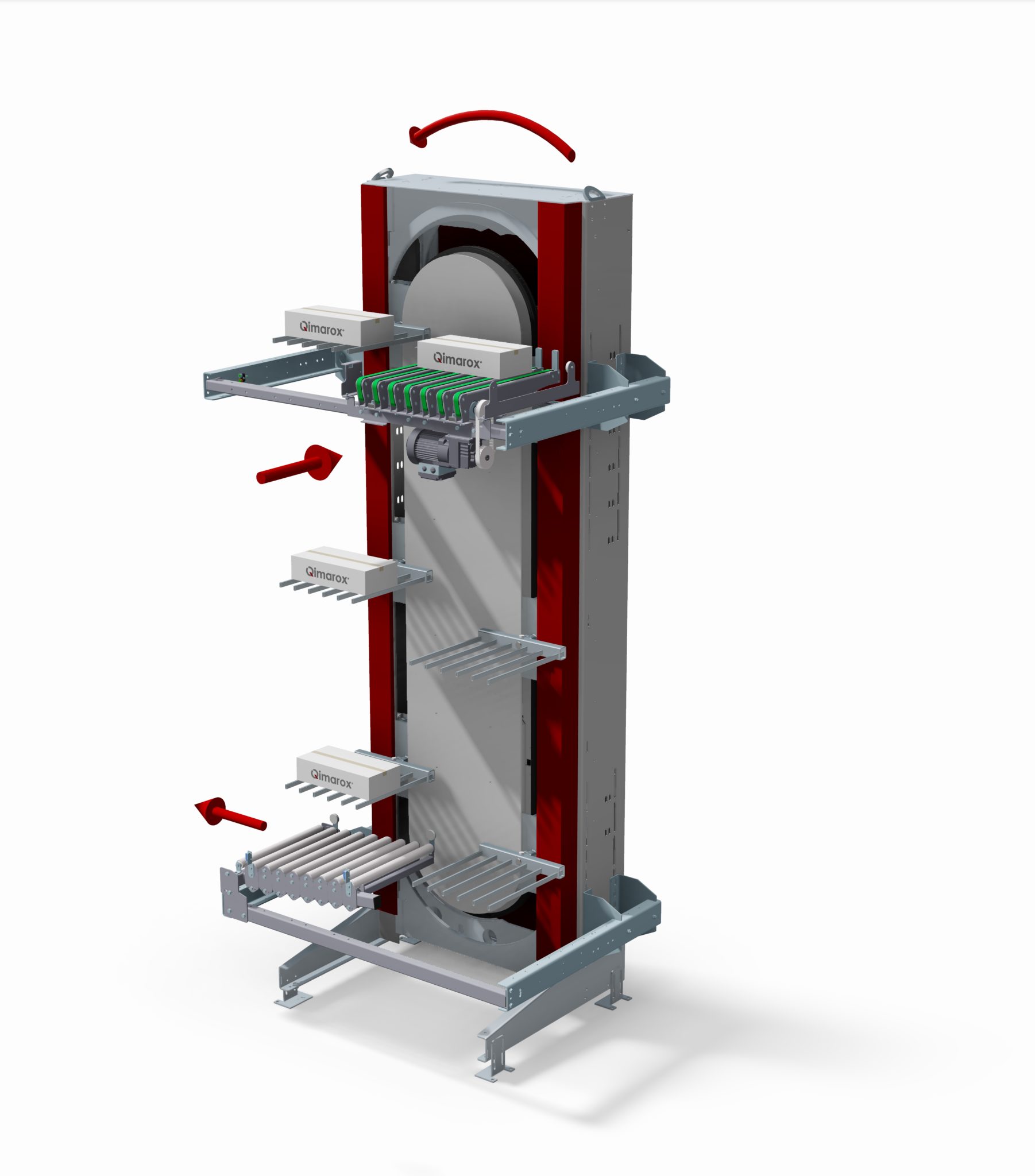

7E_MM
7E_MG

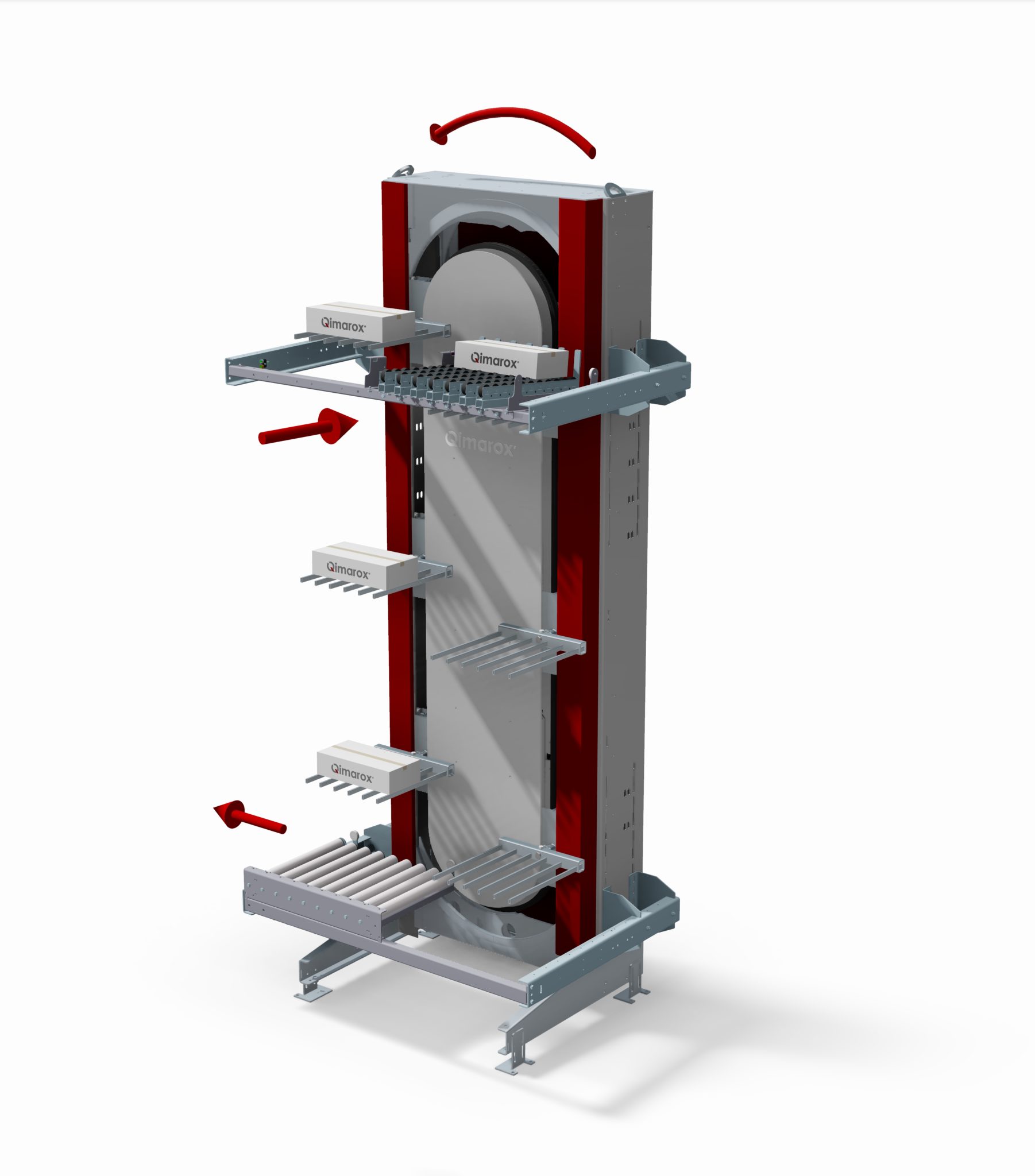

7E_GM

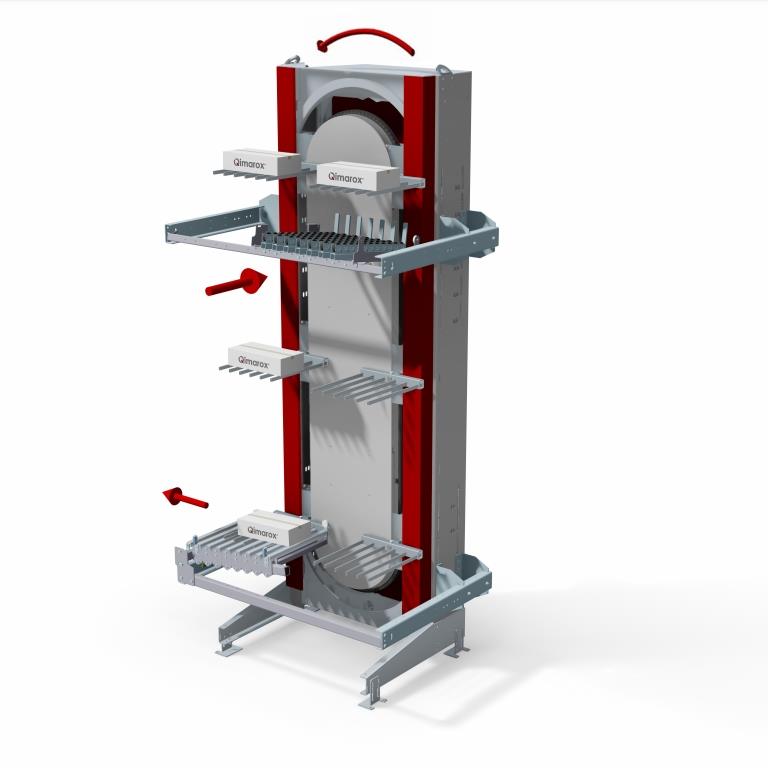

7E_GG

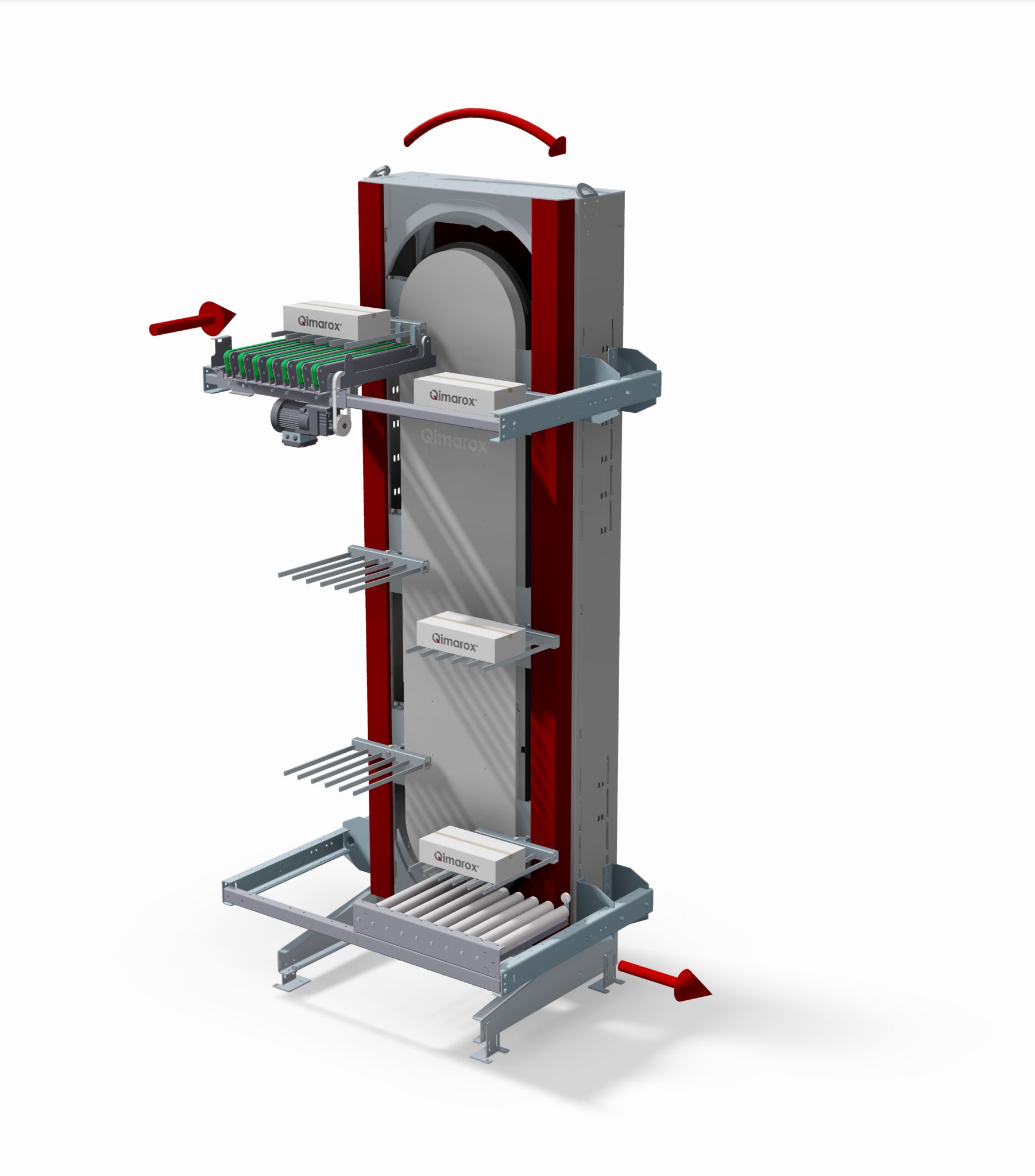

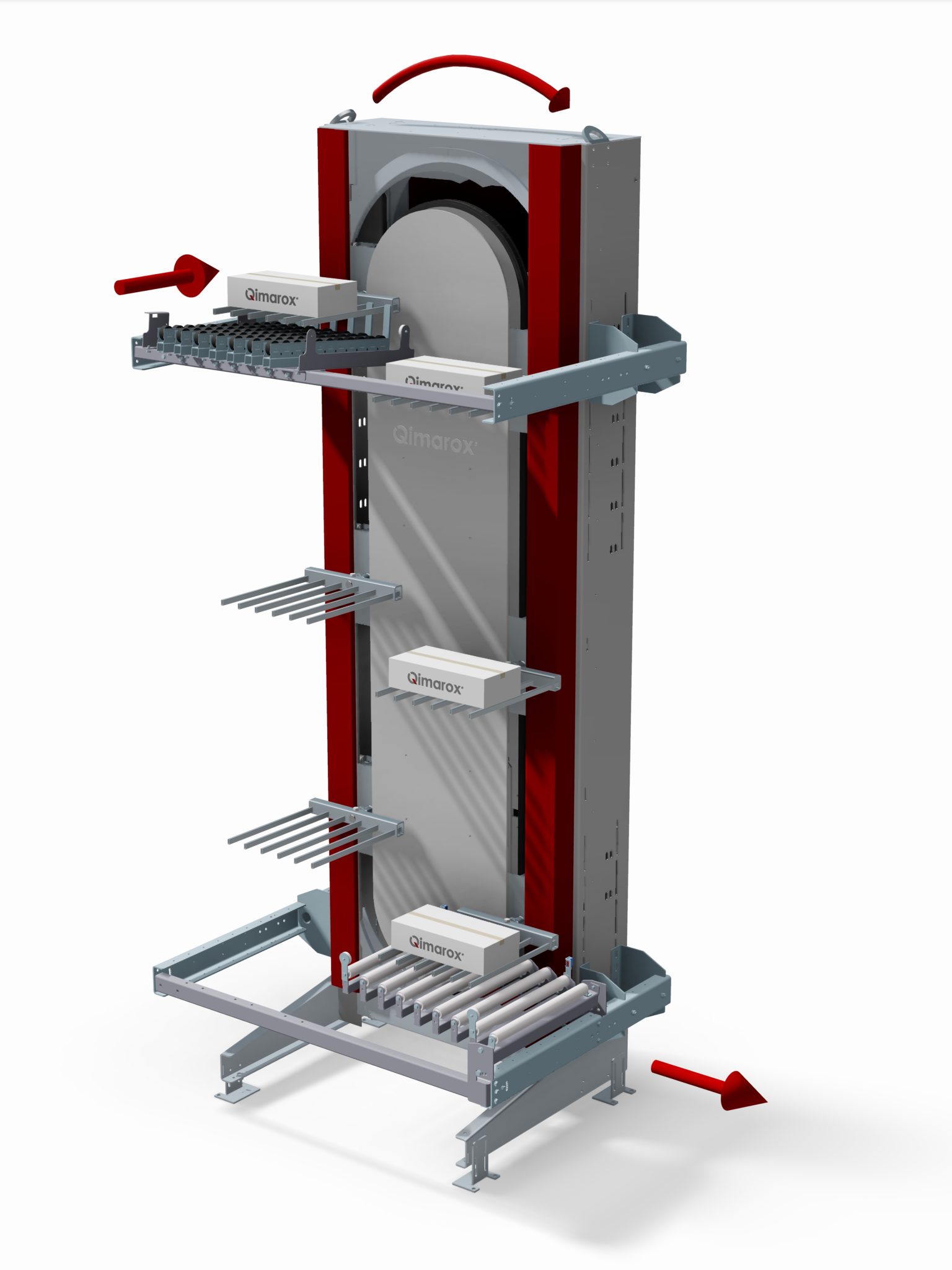

6H_MM

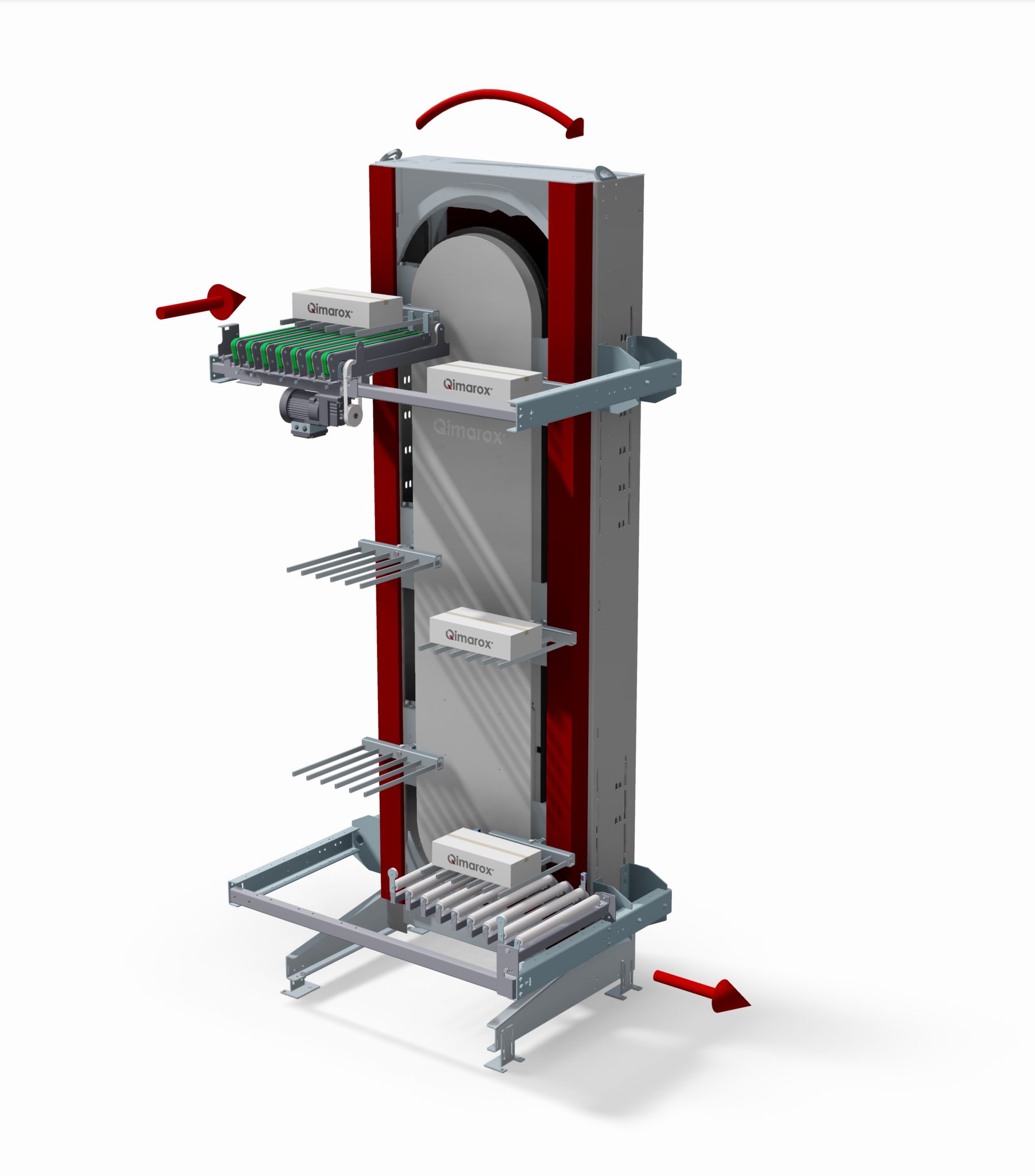

6H_MG

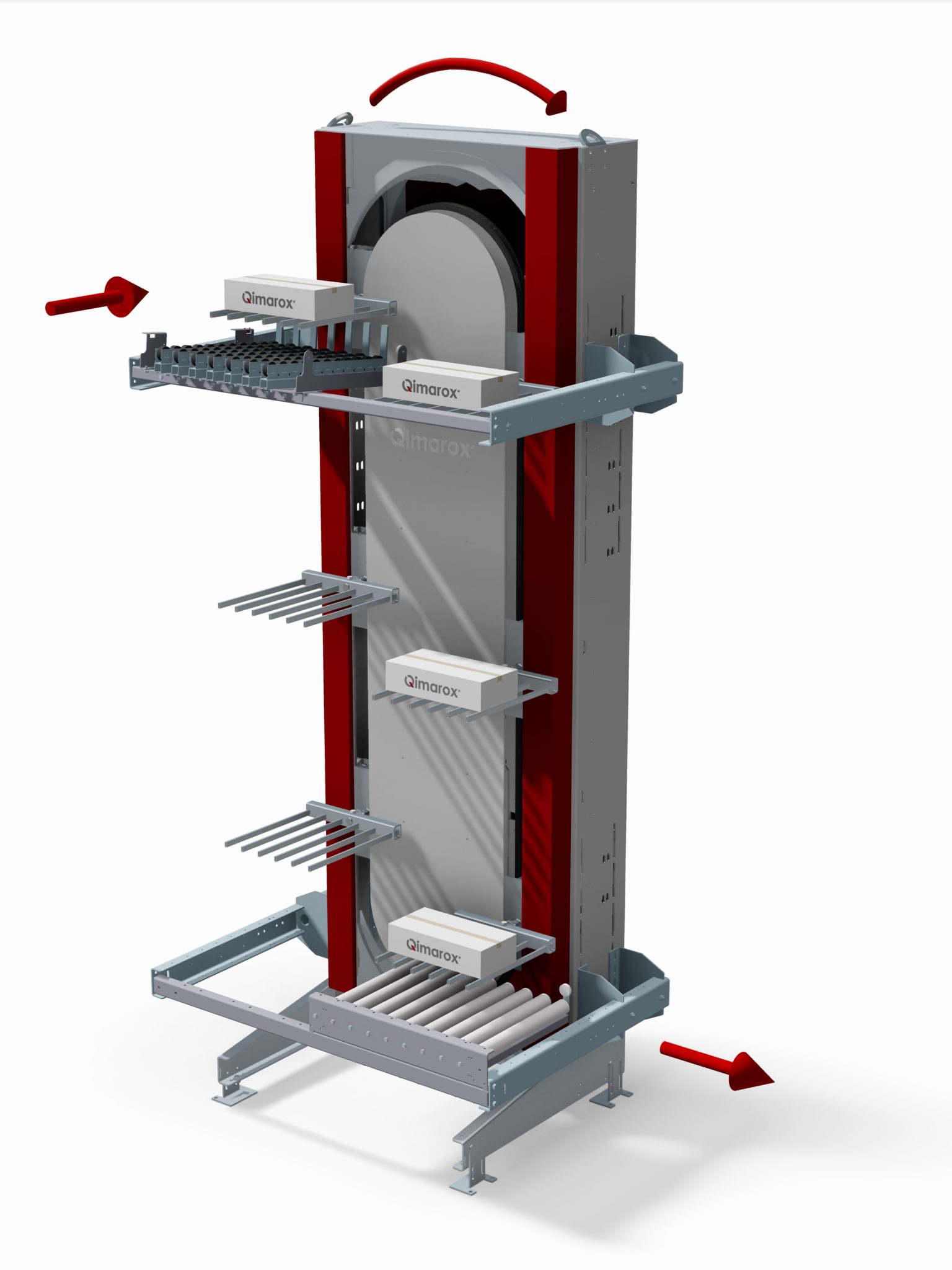

6H_GM
6H_GG

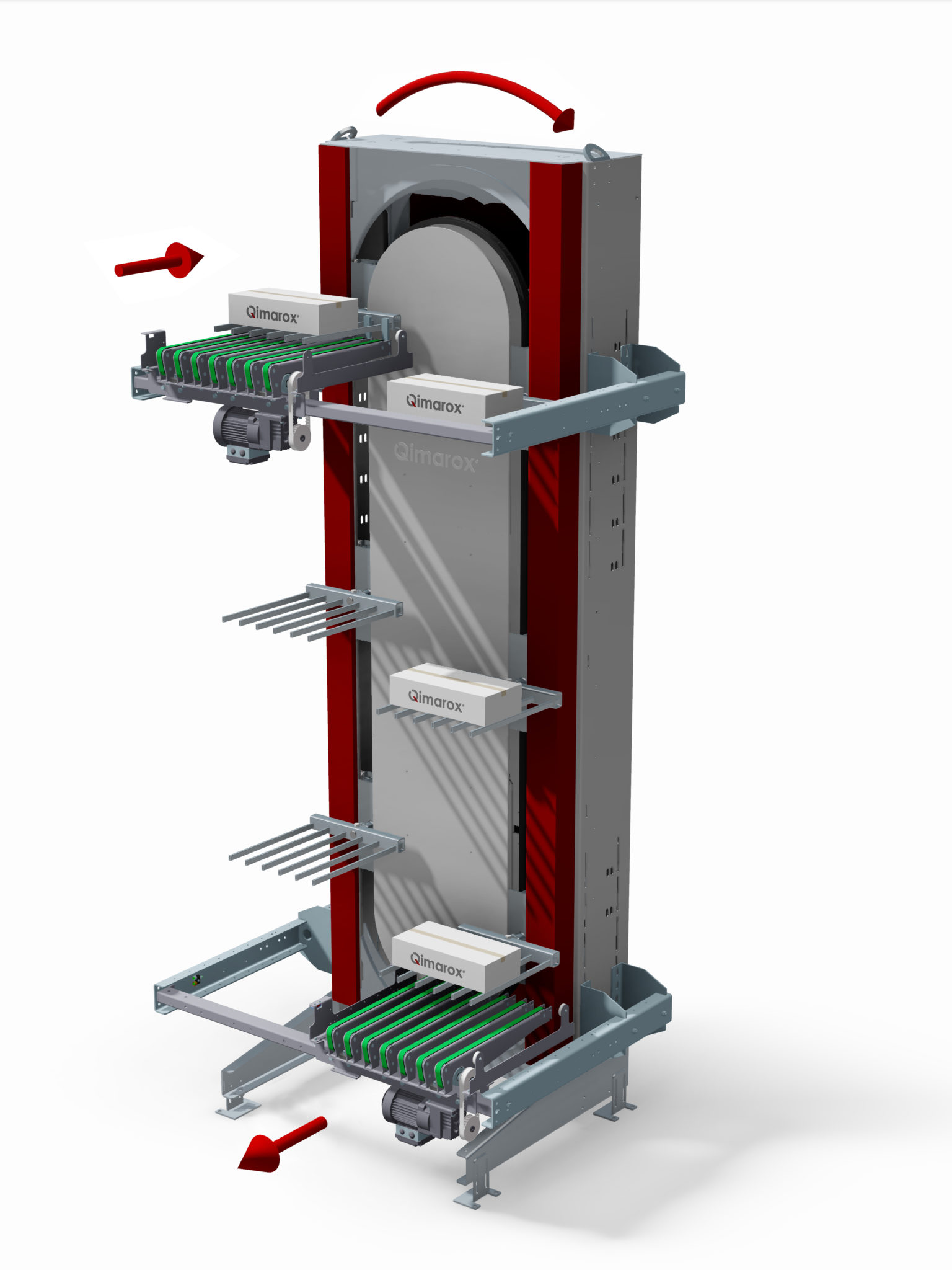

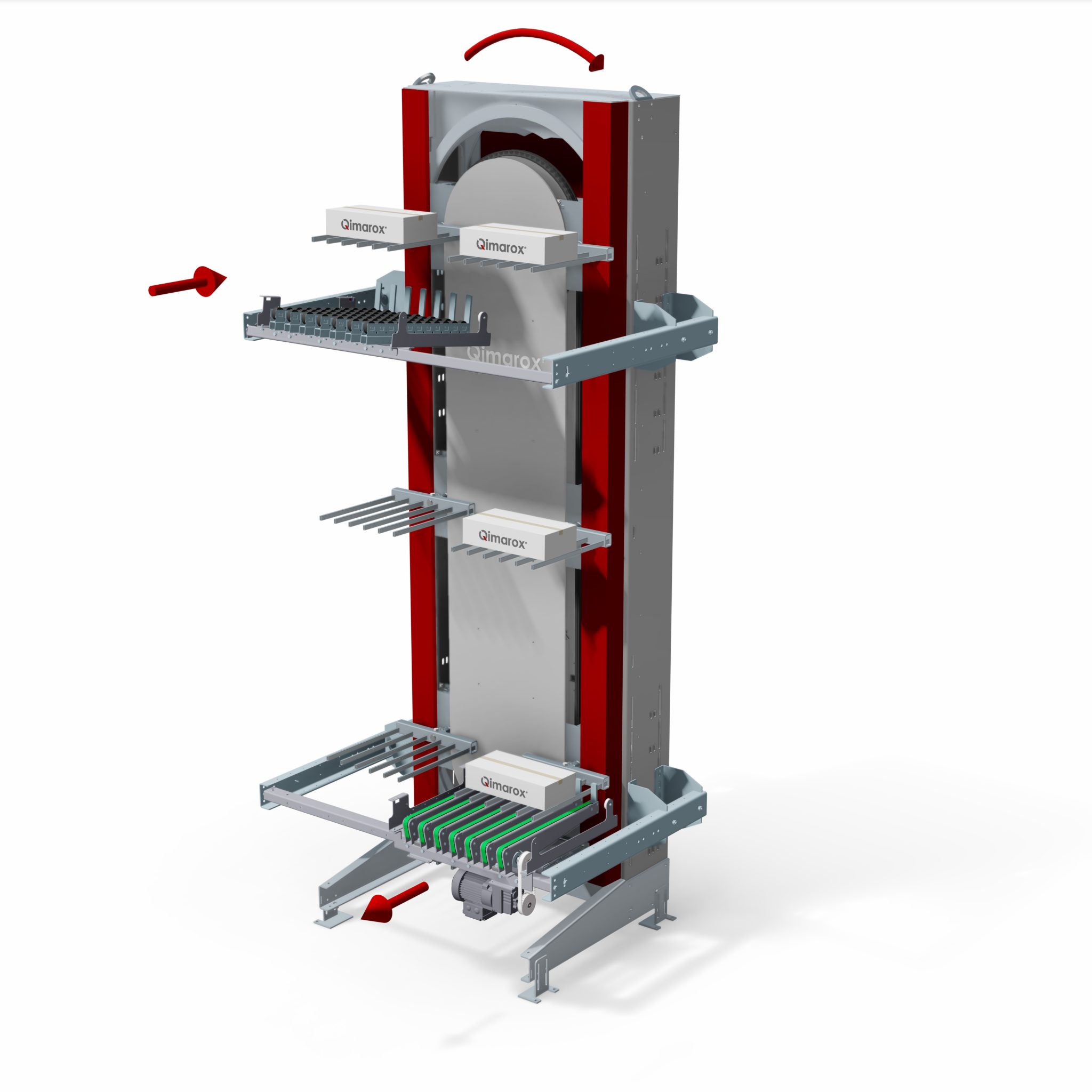

6G_MM

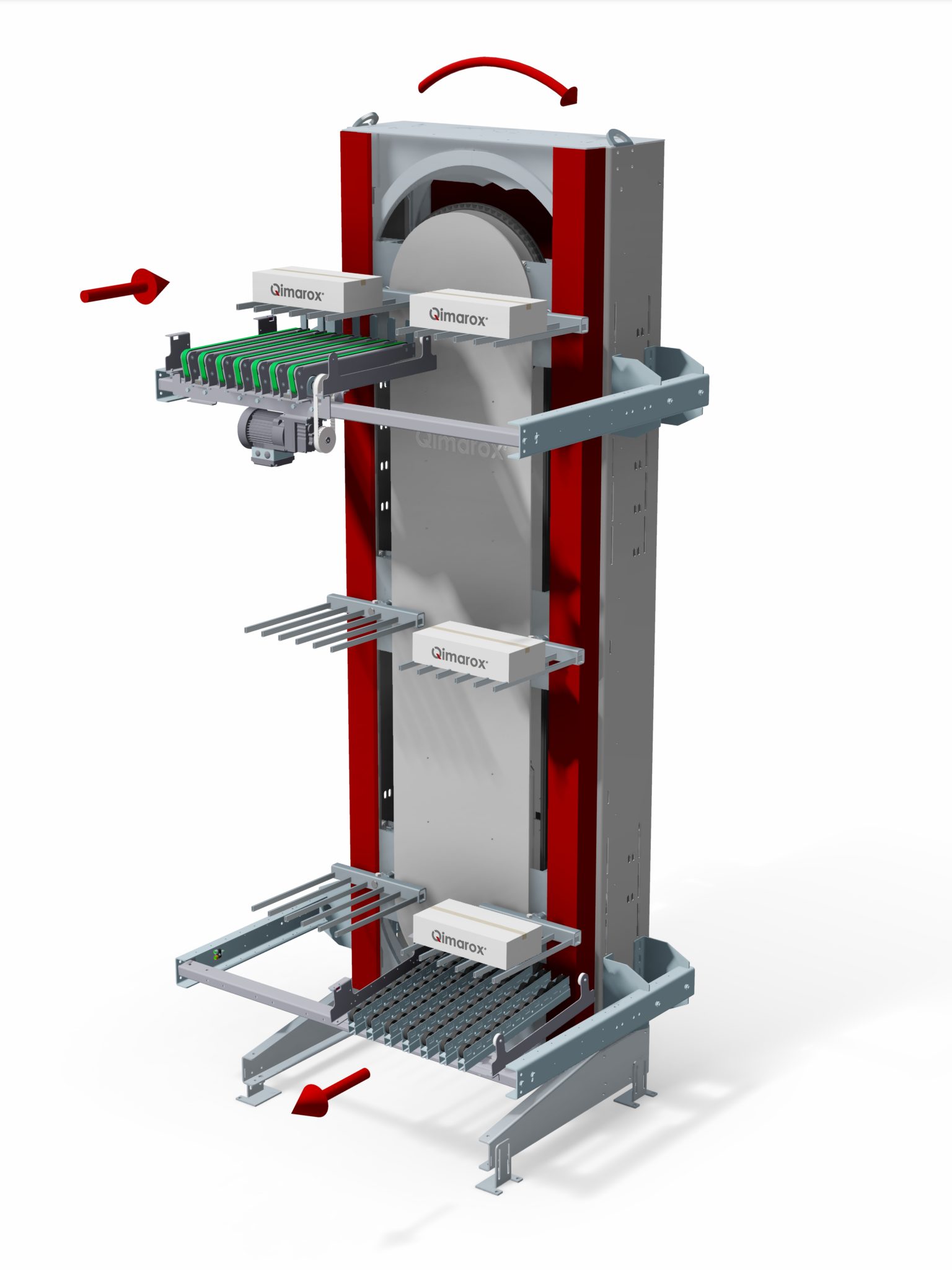

6G_MG
6G_GM

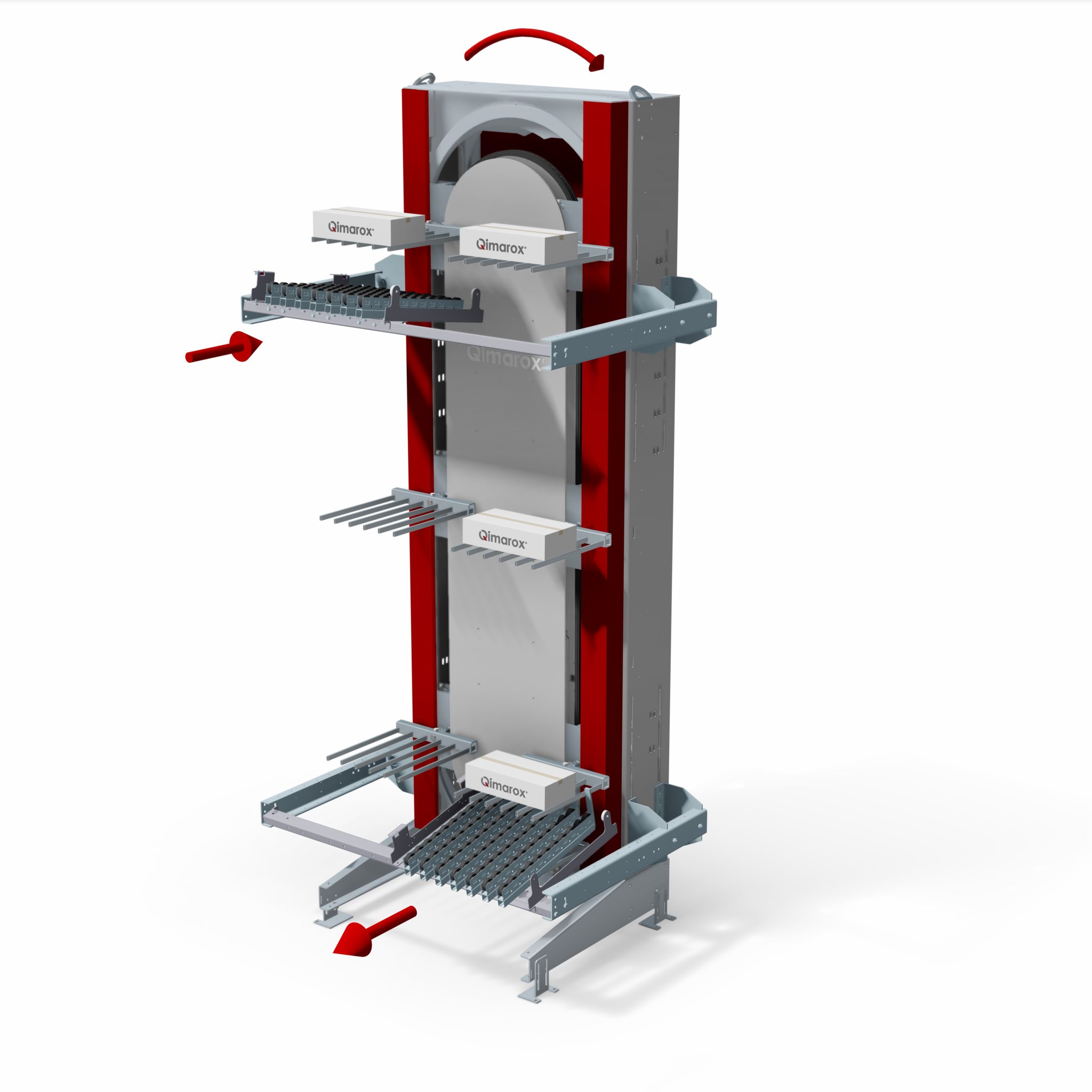

6G_GG

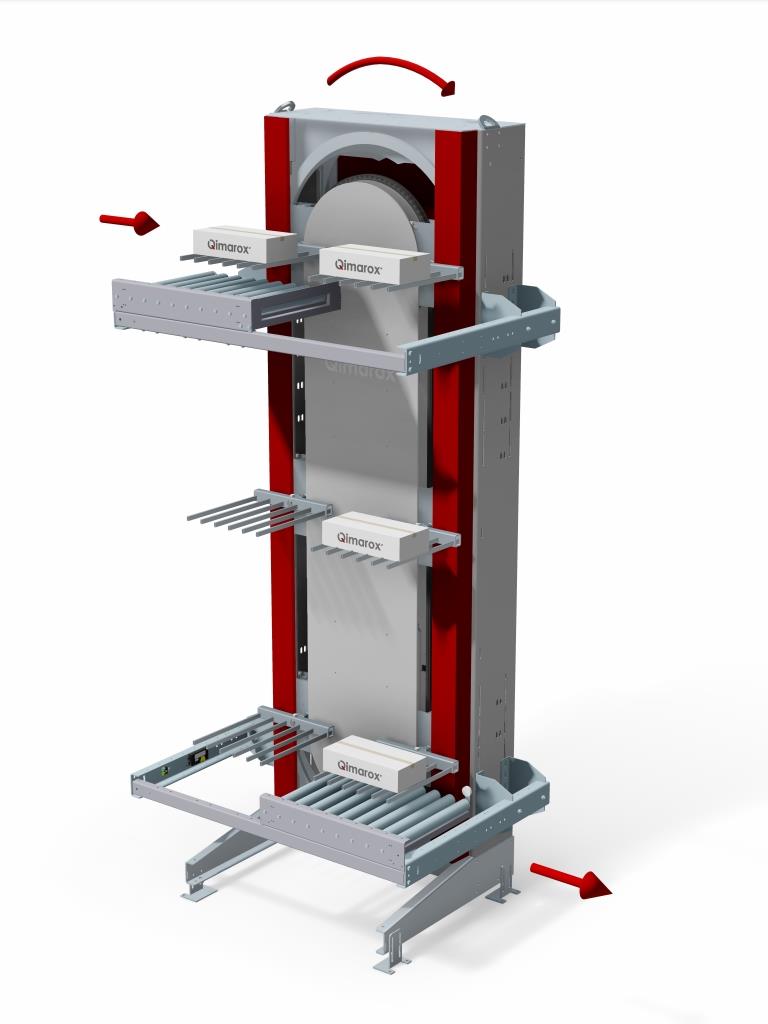

5H_MM

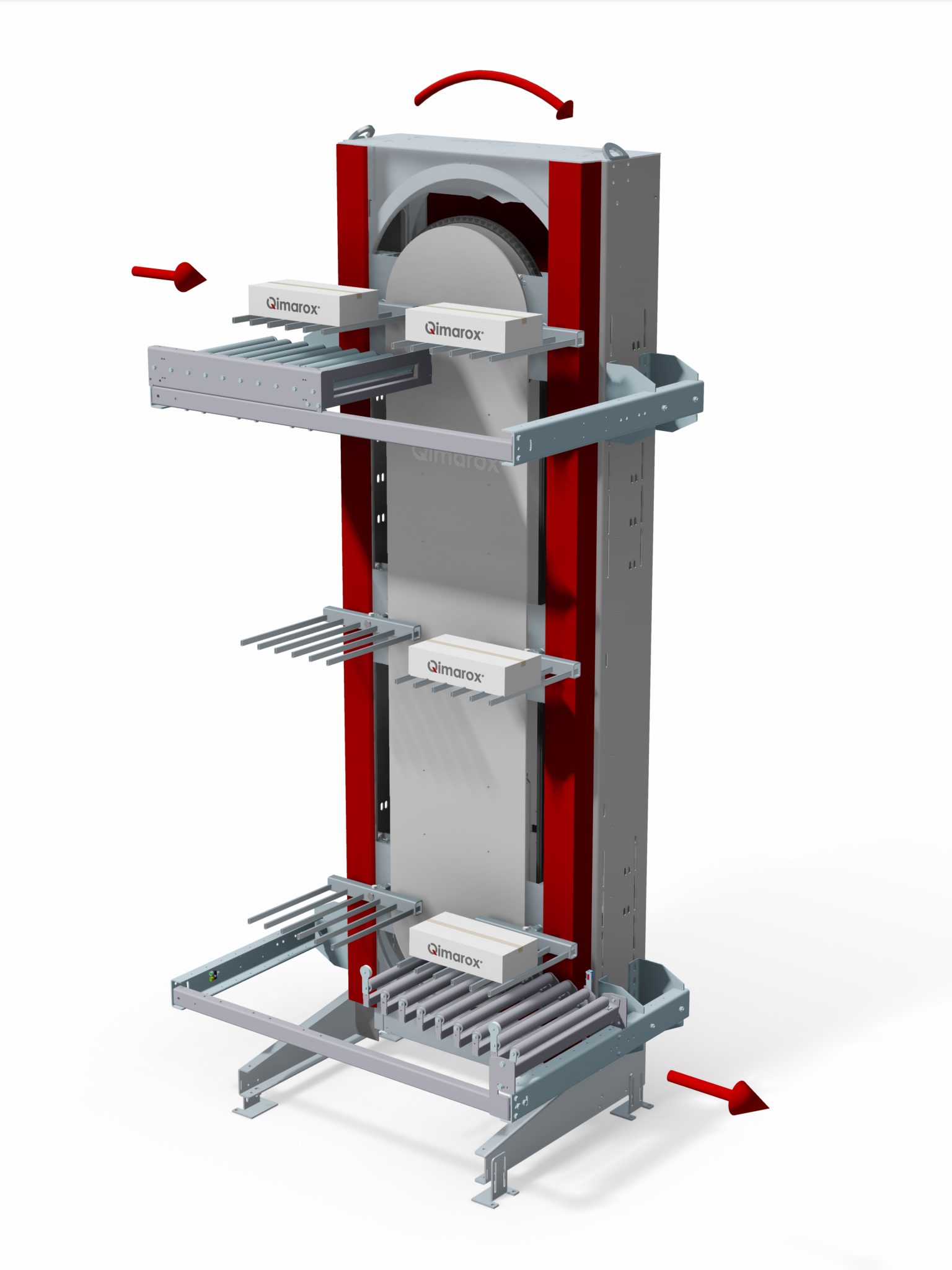

5H_MG

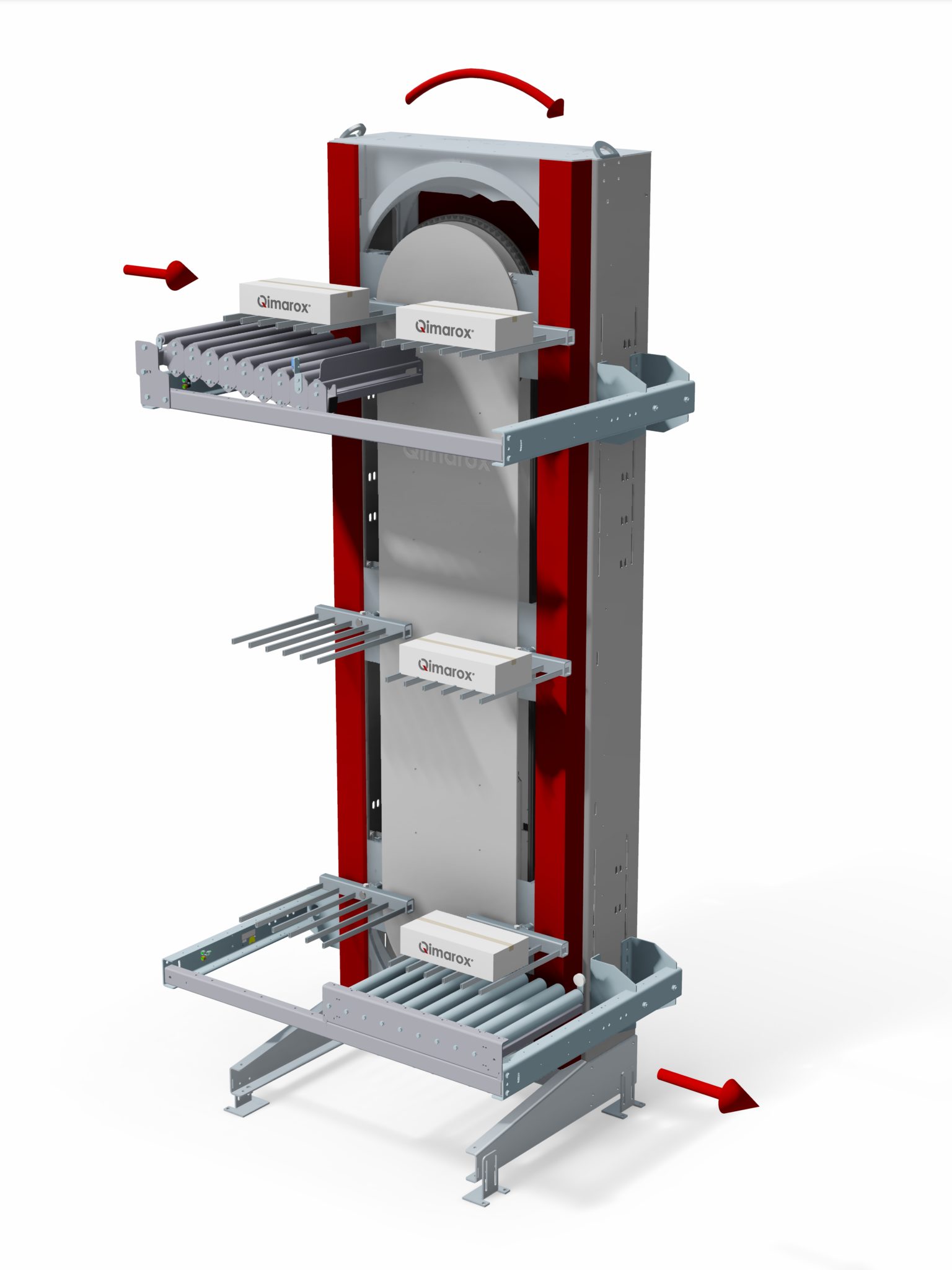

5H_GM

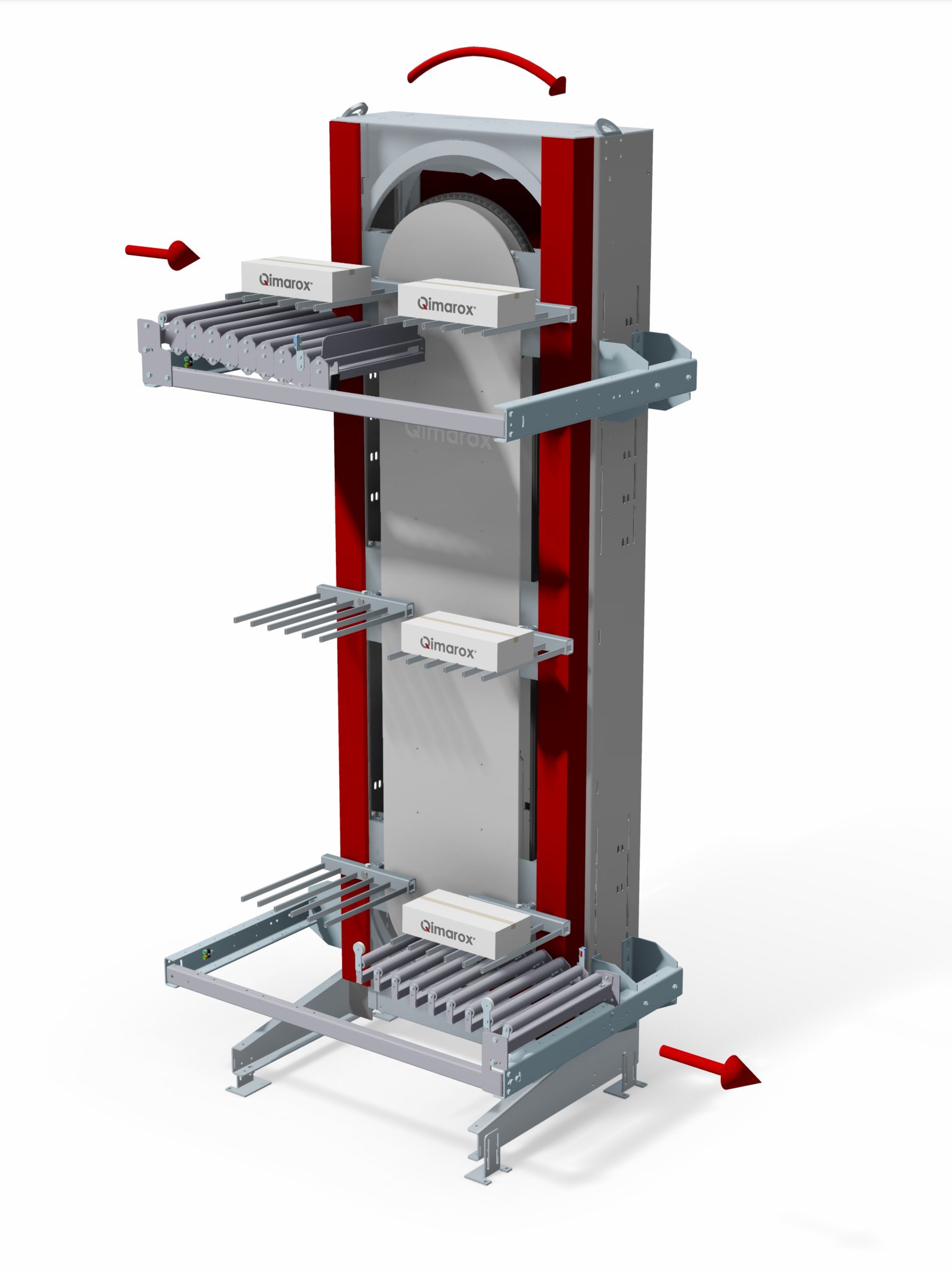

5H_GG

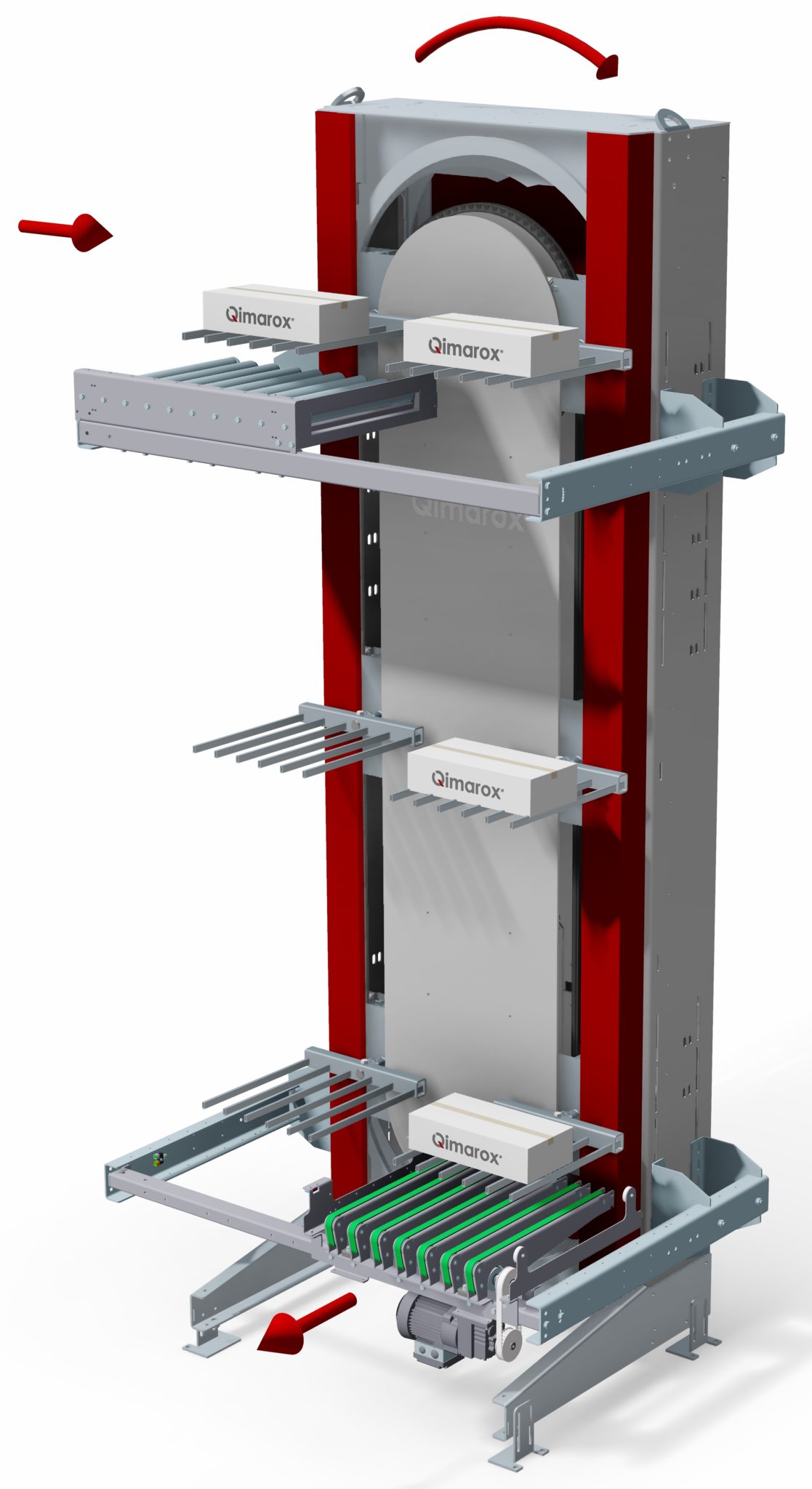

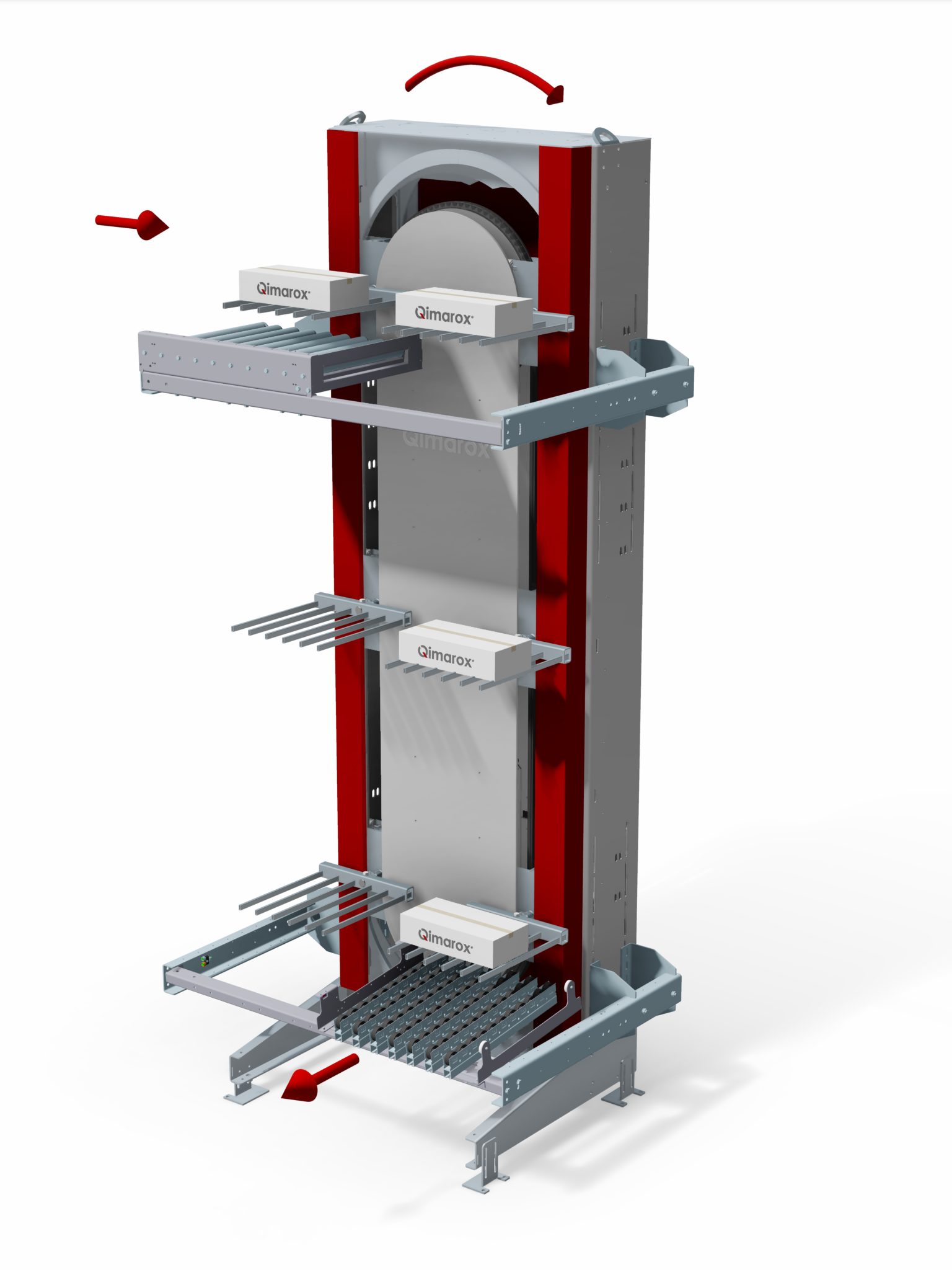

5G_MM
5G_MG

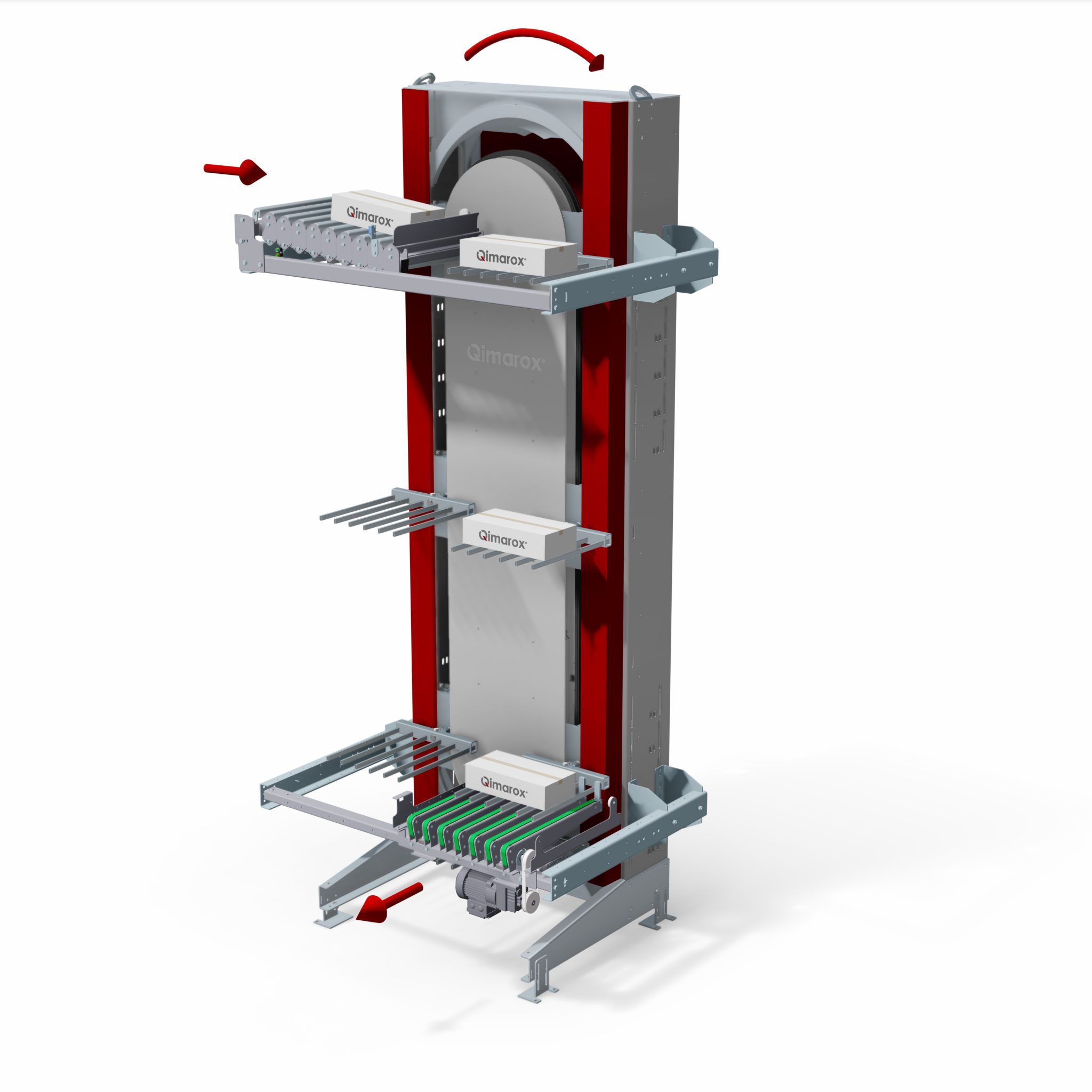

5G_GM

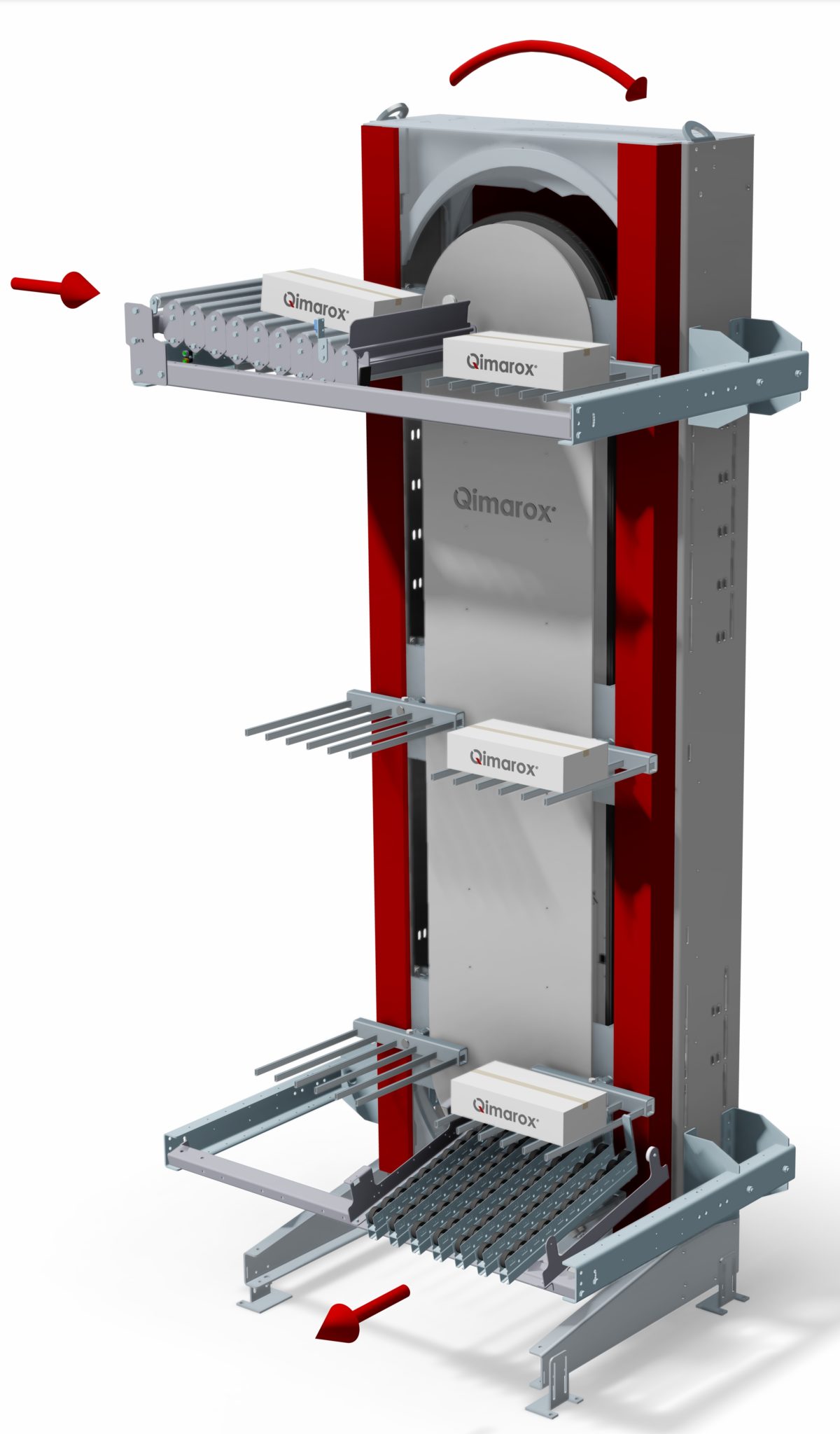

5G_GG

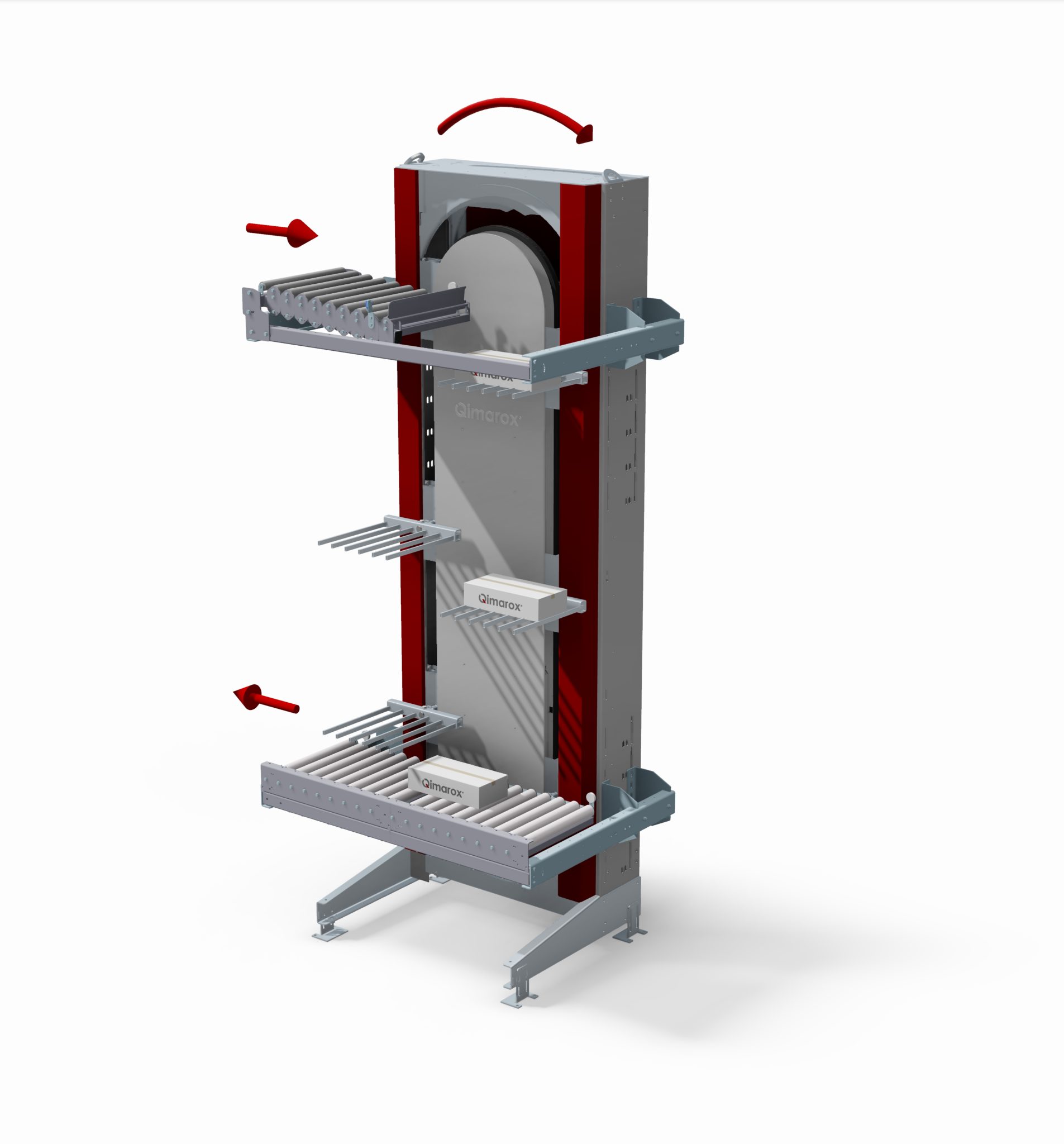

5E.MM
5E.GM


Brochure
Disegni
disegni elettrici
Fornitori terzi
General
Manuali
Software
Test protocol

Icona

Brochure Prorunner mk5

1 file(s) 2.04 MB

Scarica

Icona

.dwg Lay-out Prorunner mk5 column

1 file(s) 222.77 KB

Scarica

Icona

.dwg Lay-out Prorunner mk5 feeding & discharge conveyors

1 file(s) 478.65 KB

Scarica

Icona

.step files Prorunner mk5 vertical conveyor

1 file(s) 10.88 MB

Scarica

Icona

.step files Prorunner mk5-XL vertical conveyor

1 file(s) 12.41 MB

Scarica

Icona

Lay-out Prorunner mk5 Vertical Conveyor .dwg

1 file(s) 2.56 MB

Scarica

Icona

Demo 3D Vertical Conveyors

1 file(s) 10.96 MB

Scarica

Icona

Electrical drawings Prorunner mk5 & mk5-XL

1 file(s) 248.57 KB

Scarica

Icona

Electrical drawings Prorunner mk5 & mk5-XL - sorter conveyors

1 file(s) 1 MB

Scarica

Icona

Interroll DriveControl - Instruction manual

1 file(s) 2.86 MB

Scarica

Icona

Interroll Roller Drive EC5000

1 file(s) 3.24 MB

Scarica

Icona

Interroll RollerDrive EC310

1 file(s) 2.85 MB

Scarica

Icona

Offer request form Prorunner mk5

1 file(s) 20.00 KB

Scarica

Icona

Offer request Prorunner mk5

1 file(s) 533.29 KB

Scarica

Icona

Manuale d'uso Prorunner mk5

1 file(s) 13.52 MB

Scarica

Icona

User manual gravity conveyor GC prmk5

1 file(s) 2 MB

Scarica

Icona

User manual Multi belt conveyor MBC prmk5 EN

1 file(s) 3 MB

Scarica

Icona

User manual Prorunner mk5 vertical conveyor manual V2.X

1 file(s) 14 MB

Scarica

Icona

User manual Roller conveyor BDC prmk5

1 file(s) 2 MB

Scarica

Icona

User manual Roller conveyor RDC prmk5

1 file(s) 3 MB

Scarica

Icona

User manual Belt conveyor BC1

1 file(s) 1.66 MB

Scarica

Icona

Manual mounting mezzanine Prorunner mk5

1 file(s) 242.16 KB

Scarica

Icona

Manuale d'uso Prorunner mk5 Trasportatore verticale continuo V3.X

1 file(s) 22.69 MB

Scarica

Icona

Software bloc Prorunner mk5 Siemens V4

1 file(s) 3.55 MB

Scarica

Icona

Manuale di prova del trasportatore verticale Prmk5

1 file(s) 270.03 KB

Scarica


75/5000 Questo prodotto è protetto da uno o più brevetti. Per informazioni visitare mk5patents.qimarox.com.

Video del prodotto

Prodotti correlati

Prorunner mk1

Prorunner mk1

Prorunner mk1: montacarichi robusto a bassa manutenzione (Trasportatore verticale discontinuo) Il Prorunner mk1 è un montacarichi discontinuo che si contraddistingue per robustezza e bassa necessità di manutenzione. La struttura in [...]

Clicca qui

Soluzioni correlate

Elevatore appeso

Elevatore appeso

Se avete bisogno di trasportare prodotti da un piano ad un altro e volete risparmiare spazio a terra, è possibile appendere l’elevatore al primo piano. Questo permette di risparmiare spazio [...]

Clicca qui
Flusso di prodotti aggiuntivo grazie alla rulliera con traslatore

Flusso di prodotti aggiuntivo grazie alla rulliera con traslatore

In una configurazione standard, il Prorunner mk5 trasporta I prodotti dal basso verso l’alto oppure dall’alto verso il basso. E’ possibile aggiungere due rulliere speciali dotate di traslatore per permettere [...]

Clicca qui
Sorter verticale - Prorunner mk5

Sorter verticale - Prorunner mk5

Sulla Colonna base del Prorunner mk5, è possibile montare delle rulliere aggiuntive dotate di traslatore. In questo modo sarà possibile gestire più ingressi e/o più uscite con un unico movimento [...]

Clicca qui
Sistema buffer (accumulo) - Prorunner mk5

Sistema buffer (accumulo) - Prorunner mk5

L’elevatore Prorunner mk5 può essere utilizzato come buffer aggiungendo quanti più carrelli possibile e gestendo il movimento in modalità start/stop. Questa soluzione permette di stoccare/accumulare più prodotto sfruttando lo spazio [...]

Clicca qui
